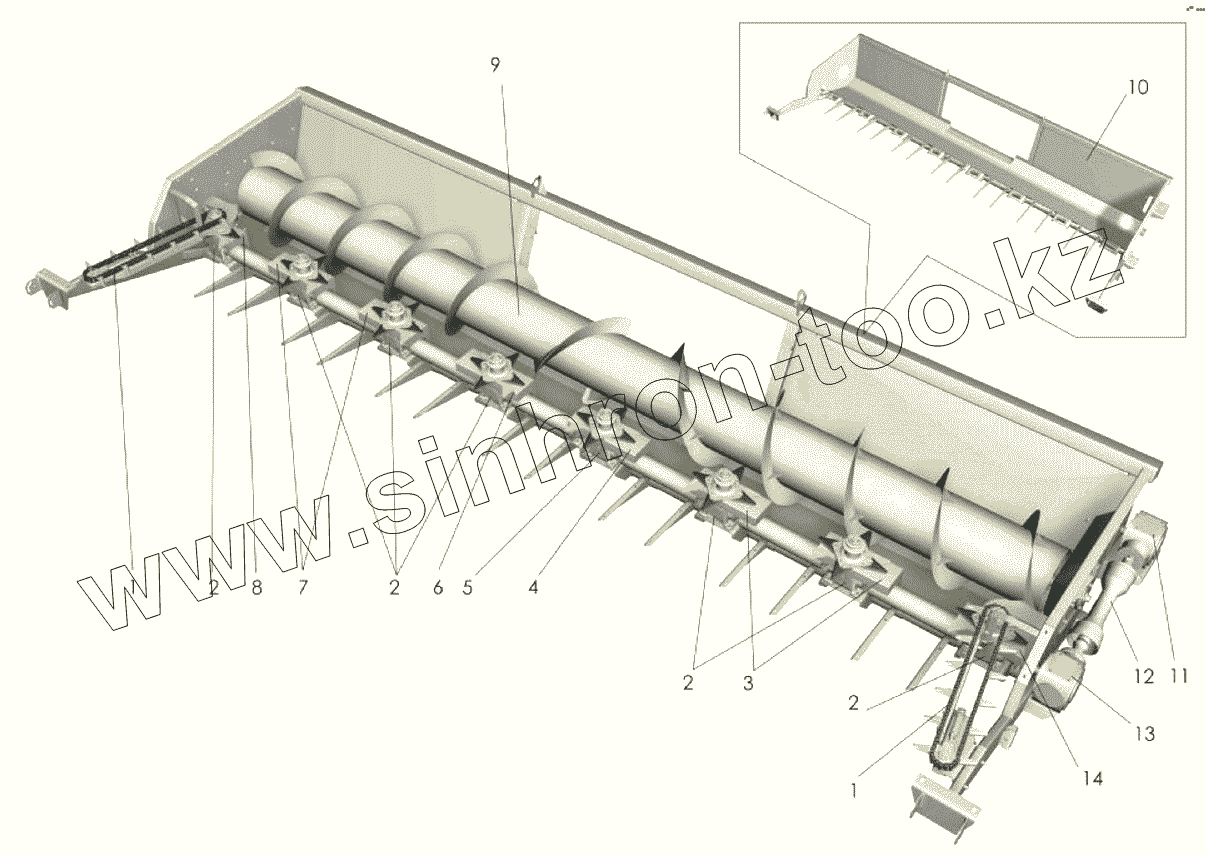

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Корпус жатки (общий вид)
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10.01.00.300 | Транспортер стеблей | |
| 2 | S0101956 | Редуктор | |
| 3 | ПСП-10МГ.01.01.440-03 | Щиток | |
| 4 | ПСП-10МГ.01.01.440-01 | Щиток | |
| 5 | S0101955 | Редуктор | |
| 6 | ПСП-10МГ.01.01.440 | Щиток | |
| 7 | ПСП-10МГ.01.01.440-02 | Щиток | |
| 8 | ПСП-10МГ.01.01.440-04 | Щиток | |
| 9 | ПСП-10МГ.01.01.020 | Шнек | |
| 10 | ПСП-10МГ.01.02.000 | Каркас | |
| 11 | R2400218 | Редуктор | |
| 12 | 2005/700/37,1-37,1 | Карданный вал | |
| 13 | R2400214 | Редуктор | |
| 14 | ПСП-10МГ.01.01.440-05 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
