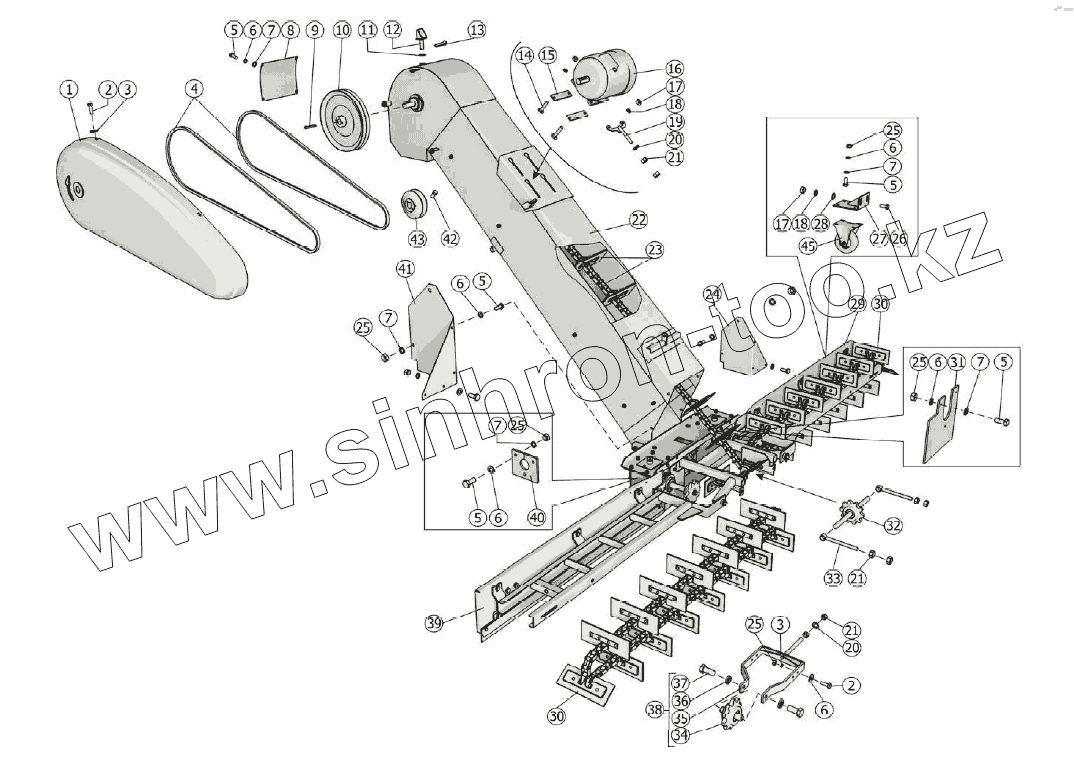

Каталог запасных частей к технике: Клевер ПСМ-25М-01. Транспортер загрузочный МЗС-90.03.000
1
2
2
3
3
4
5
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
21
21
22
23
24
25
25
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МЗС-90.03.004 | Кожух оголовника | |
| 2 | М8-6gх25.8.8.019 | Болт М8-6gх25.8.8.019 | |
| 3 | 8.01.019 | Шайба 8.01.019 | |
| 4 | РеменьВБ-2500IV | Ремень ВБ-2500 IV | |
| 5 | М8-6gх20.8.8.019 | Болт М8-6gх20.8.8.019 | |
| 6 | 8Т.65Г.019 | Шайба | |
| 7 | С8.01.019 | Шайба | |
| 8 | МЗС-90.03.442 | Крышка | |
| 9 | МЗС-90.03.642 | Шпонка | |
| 10 | МЗС-90.03.270 | Шкив двухручьевой | |
| 11 | С20.01.019 | Шайба | |
| 12 | МЗС-90.03.080 | Кронштейн | |
| 13 | Шплинт4х28.019 | Шплинт 4х28.019 | |
| 14 | М10х50.46.019 | Болт М10х50.46.019 | |
| 15 | МЗС-90.03.453 | Накладка | |
| 16 | АИР112МА-6УЗ | Электродвигатель | |
| 17 | М12-6Н.6.019 | Гайка | |
| 18 | 12Т.65Г.019 | Шайба | |
| 19 | МЗС-90.02.200 | Кронштейн | |
| 20 | С16.01.019 | Шайба | |
| 21 | М16-6Н.6.019 | Гайка | |
| 22 | МЗС-90.03.020 | Короб в сборе | |
| 23 | МЗС-90.03.500 | Цепь скребковая t=38 L=6156мм | |
| 24 | МЗС-90.03.438-01 | Ограждение | |
| 25 | М8-6Н.6.019 | Гайка | |
| 26 | М12-6gх30.8.8.019 | Болт М12-6gх30.8.8.019 | |
| 27 | МЗС-90.03.290 | Кронштейн роликов | |
| 28 | С12.01.019 | Шайба | |
| 29 | МЗС-90.03.070-01 | Рамка питателя | |
| 30 | МЗС-90.03.600 | Цепь скребковая | |
| 31 | МЗС-90.03.007А | Накладка | |
| 32 | МЗС-90.03.140 | Ось натяжная со звездочкой | |
| 33 | МЗС-90.03.170 | Болт натяжной | |
| 34 | 16Т.65Г.019 | Шайба | |
| 35 | МЗС-90.03.340 | Натяжное устройство питателя | |
| 36 | МЗС-90.03.230 | Ось натяжная со звездочкой | |
| 37 | М16-6gх35.5.8.019 | Болт М16-6gх35.5.8.019 | |
| 38 | МЗС-90.03.210 | Натяжное устройство | |
| 39 | МЗС-90.03.070 | Рамка питателя | |
| 40 | МЗС-90.03.008 | Накладка | |
| 41 | МЗС-90.03.438 | Ограждение | |
| 42 | ВинтыАМ10-6gх25.45Н.40Х | Винты А М10-6gх25.45Н.40Х | |
| 43 | МЗС-90.03.280 | Шкив двухручьевой | |
| 44 | С-3307-SLS-100 | Неповоротная колесная опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
