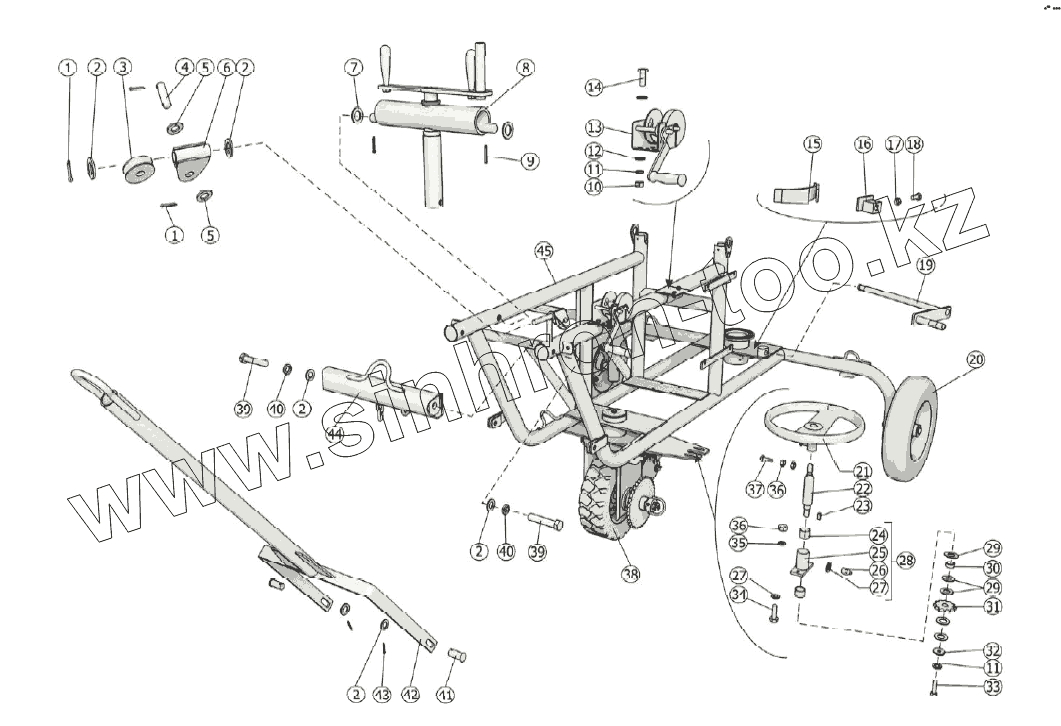

Каталог запасных частей к технике: Клевер ПСМ-25М-01. Рама МЗС-90.01.000-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
36
37
38
39
39
40
40
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 Шплинт3.2х20.019 Шплинт 3.2х20.019
2 С16.01.019 Шайба
3 МЗС-90.01.605 Шкив
4 МЗС-90.01.647 Ось
5 С14.01.019 Шайба
6 МЗС-90.01.420 Кронштейн
7 С20.01.019 Шайба
8 МЗС-90.01.140 Механизм подъема
9 Шплинт4х28.019 Шплинт 4х28.019
10 М8-6Н.6.019 Гайка
11 8Т.65Г.019 Шайба
12 С8.01.019 Шайба
13 15-8560 Лебедка ручная
14 аМ8-6gх20.5.8.019 Болта М8-6gх20.5.8.019
15 МЗС-90.01.350 Колодка тормозная
16 МЗС-90.01.360 Пята
17 М6-6Н.6.019 Гайка
18 М6-6gх20.5.8.019 Болт М6-6gх20.5.8.019
19 МЗС-90.01.370 Винт
20 МЗС-90.01.100 Колесо
21 МЗС-90.01.240 Колесо рулевое
22 МЗС-90.01.635 Вал
23 Шпонка6х6х12 Шпонка 6х6х12
24 Втулка3530KU Втулка 3530 KU
25 МЗС-90.01.200 Плита с втулкой
26 Масленка1.2.Ц6хр Масленка 1.2 .Ц6хр
27 С10.01.019 Шайба
28 МЗС-90.01.060 Плита со втулкой
29 МЗС-90.01.455 Шайба
30 МЗС-90.01.819 Втулка
31 МЗС-90.01.438 Звездочка
32 МЗС-90.01.452 Шайба
33 М8-6gх35.5.8.019 Болт М8-6gх35.5.8.019
34 М10-6gх35.5.8.019 Болт М10-6gх35.5.8.019
35 10Т.65Г.019 Шайба
36 М10-6Н.6.019 Гайка
37 М10-6gх30.5.8.019 Болт М10-6gх30.5.8.019
38 МЗС-90.01.090 Ход передний
39 М16-6gх80.8.8.019 Болт М16-6gх80.8.8.019
40 16Т.65Г.019 Шайба
41 Ось6-16b12х35.35 Ось 6-16b12х35.35
42 МЗС-90.01.250 Сница
43 Шплинт3.2х25.019 Шплинт 3.2х25.019
44 МЗС-90.01.130 Кронштейн
45 МЗС-90.01.050-01 Рама
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
