Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 6

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
50
51
52
53

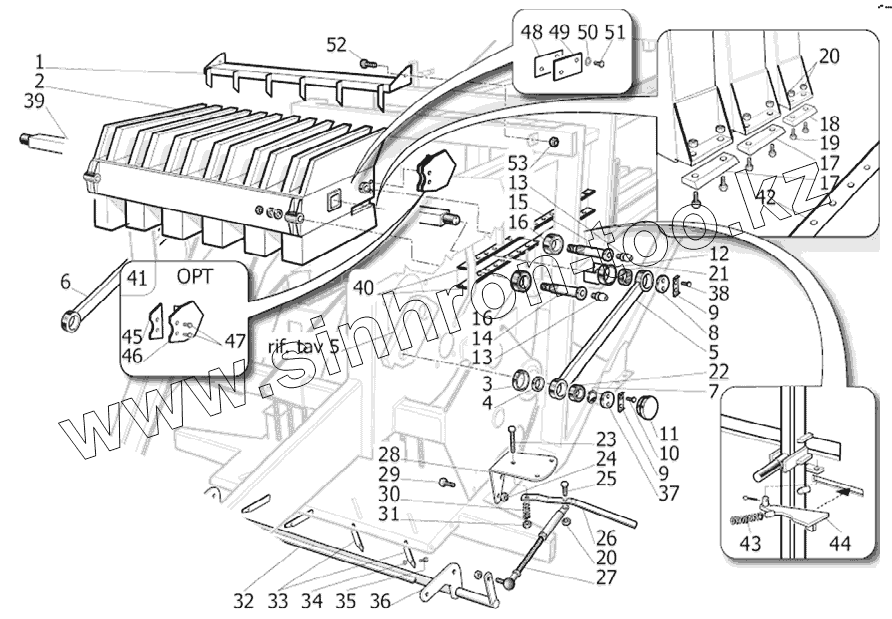

Позиция на иллюстрации Заводской номер детали Название детали
1 SR03044A Чистильщик
2 SR03447A Поршень
3 SR01336A Кольцо
4 FATE07011012-N Кольцо
5 SR03025A Соединительный шток
6 SR02519A Соединительный шток
7 NAESEEG-I0110A Стопорное кольцо
8 SR02009D Крышка
9 SR03637A Щиток
10 NVTES12025G8TN Болт
11 FTAPPOCGPN75-- Втулка
12 SR01331C Подвеска
13 NINGRIDM08GDAZ Смазчик
14 SR01329C Фиксатор
15 SR03115A Фиксатор
16 FCURRRENUTR35Z Диск
17 SR01326A Насечка
18 SR02734A Насечка
19 NVTSE12035G1TN Болт
20 NDADESMAB12G6Z Гайка
21 FBOCA060065560 Втулка
22 FCURORC22212EN Вкладыш
23 NVTES10080G8PN Болт
24 NDADESM0012G6N Гайка
25 NVTES12030G8TN Болт
26 SR03767A Рычаг
27 SR03777B Заслоночный клапан
28 SR03768A Крепление
29 NVTTL12030G8PN Болт
30 SR03552A Пружина
31 NDADESMAB10G6Z Гайка
32 SR03772A Шпиндель
33 SR03765A Зубец
33 SR03784A Зубец
34 NDADESMAB14G6N Муфта
35 SR03866A Шарнир
36 SR03766B Кронштейн
36 SR03785A Кронштейн
37 SR01334B Крышка
38 NVTES14025G8TN Болт
39 SR01330B Шпиндель
40 SR02506B Направитель
41 SR03865A Скрепер
42 SR02695A Встречный нож
43 SR01571B Пружина
44 SR03789A Храповый механизм
45 SR03306A Прокладка 1,5 mm
45 SR03607A Прокладка 3 mm
46 SR03305B Пластинка
47 NVTES10035G8TN Болт
48 SR02215A Прокладка
49 SR01328 Направитель
50 NRONC12/27X30G Шайба
51 NVTES12035G1TN Болт
52 NVTES16040G8TN Болт
53 NDADESMAB16G6Z Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
