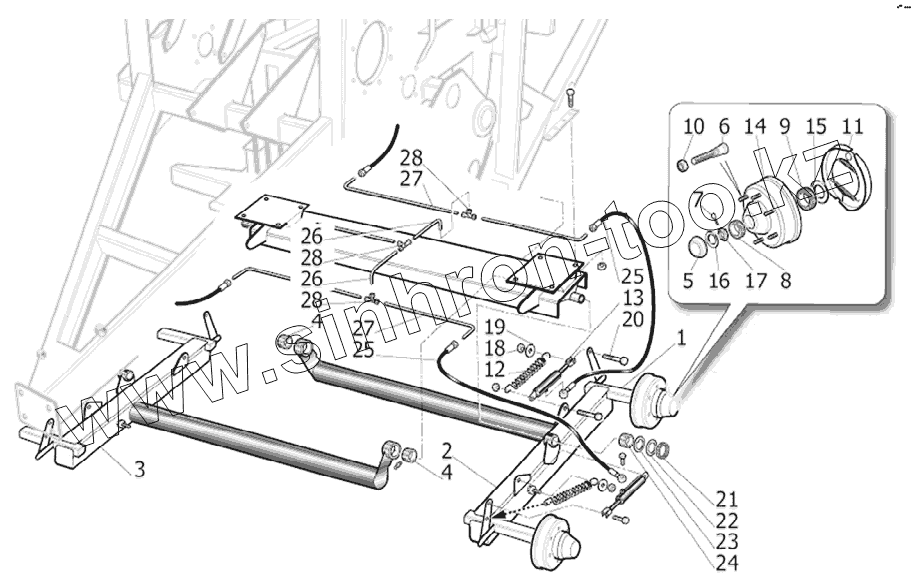

Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 28
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SR03411A-04 | Втулка | |
| 2 | SR03411A-02 | Половина маховика | |
| 3 | SR03411A-03 | Половина маховика | |
| 4 | SR03411A-04 | Втулка | |
| 5 | SR03411A-0/005 | Колпак | |
| 6 | SR03411A-0/006 | Призонныи болт | |
| 7 | SR03411A-0/007 | Шплинт | |
| 8 | SR03411A-0/008 | Вкладыш | |
| 9 | SR03411A-0/009 | Вкладыш | |
| 10 | SR03411A-0/010 | Муфта | |
| 11 | SR03411A-0/011 | Зажим | |
| 12 | SP30178B | Пружина | |
| 13 | SR02385A | Цилиндр | |
| 14 | SR03411A-0/014 | Втулка + цилиндр | |
| 15 | SR03411A-0/015 | Кольцо | |
| 16 | SR03411A-0/016 | Прокладка | |
| 17 | SR03411A-0/017 | Муфта | |
| 18 | NDADESMAB12G6Z | Гайка | |
| 19 | NRONM12/48/30G | Шайба | |
| 20 | NVTES12100G8PZ | Болт | |
| 21 | SR03411A-05 | Кольцо | |
| 22 | SR03411A-06 | Шайба | |
| 23 | SR03411A-07 | Шайба | |
| 24 | SR03411A-08 | Втулка | |
| 25 | TT10008A-25 | Гибкий шланг | |
| 26 | SR01830A | Жесткая труба | |
| 27 | SR01831A | Жесткая труба | |
| 28 | FHRTITPN300T08 | Соединение |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
