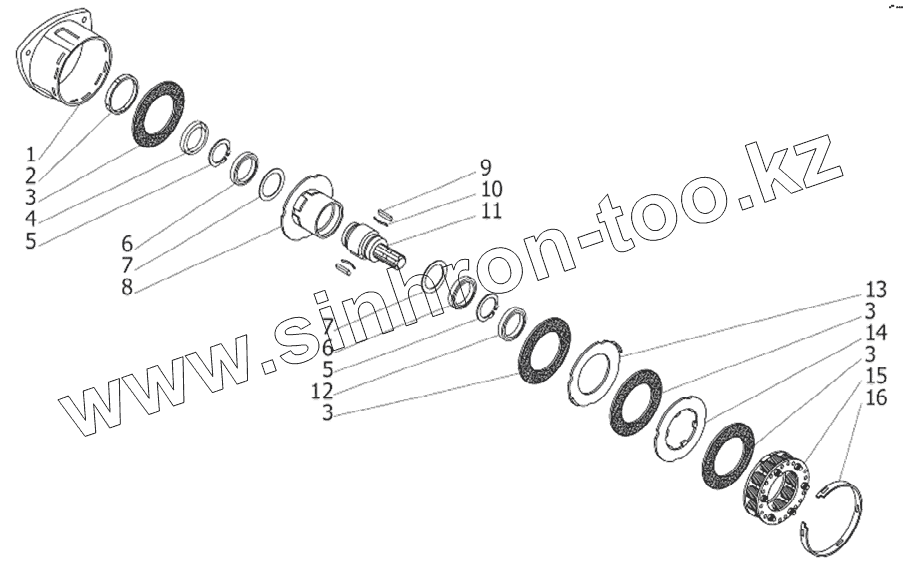

Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 25
1
2
3
3
3
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SR02007A-0/001 | Кожух | |
| 2 | SR02007A-0/002 | Кольцо | |
| 3 | SR02007A-0/003 | Пластина | |
| 4 | SR02007A-0/004 | Кольцо | |
| 5 | SR02007A-0/005 | Стопорное кольцо | |
| 6 | SR02007A-0/006 | Вкладыш | |
| 7 | SR02007A-0/007 | Шайба | |
| 8 | SR02007A-0/008 | Картер муфты | |
| 9 | SR02007A-0/009 | Пружина | |
| 10 | SR02007A-0/010 | Шпонка | |
| 11 | SR02007A-0/011 | Втулка | |
| 12 | SR02007A-0/012 | Кольцо | |
| 13 | SR02007A-0/013 | Пластина | |
| 14 | SR02007A-0/014 | Пластина | |
| 15 | SR02007A-0/015 | Муфта | |
| 16 | SR02007A-0/016 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
