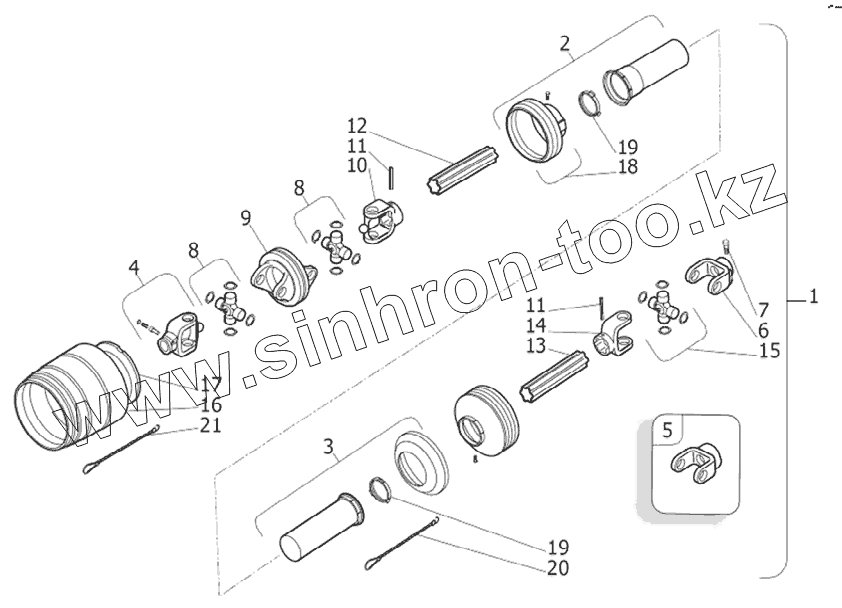

Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 24
1
2
3
4
4
4
4
4
4
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SR02146A | Шарнир | |
| 2 | SR02146A-0/004 | Защита | |
| 3 | SR02146A-0/005 | Защита | |
| 4 | SR02146A-0/011 | Вилка | |
| 4 | SR02795A | Вилка | |
| 4 | SR02796A | Вилка | |
| 4 | SR02797 | Вилка | |
| 5 | SR03617A | Вилка | |
| 6 | SR02146A-0/013 | Вилка | |
| 7 | SR02146B-0/014 | Заглушка | |
| 8 | SR02146B-0/021 | Крестообразная деталь | |
| 9 | SR02146B-0/024 | Вилка | |
| 10 | SR02146B-0/026 | Вилка | |
| 11 | SR02146B-0/027 | Фиксатор | |
| 12 | SR02146B-0/028 | Трубка | |
| 13 | SR02146B-0/029 | Трубка | |
| 14 | SR02146B-0/030 | Вилка | |
| 15 | SR02146B-0/031 | Крестообразная деталь | |
| 16 | SR02146B-0/051 | Кожух | |
| 17 | SR02146B-0/053 | Кольцо | |
| 18 | SR02146B-0/055 | Кольцо | |
| 19 | SR02146B-0/054 | Кольцо | |
| 20 | SR02146A-0/058 | Цепь | |
| 21 | SR0214A-0/059 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
