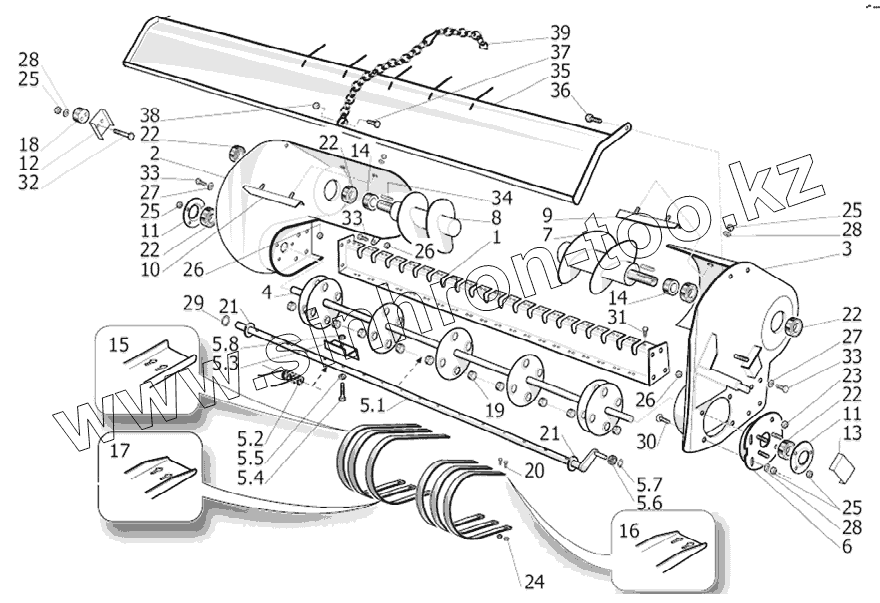

Каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 15

Тип техники

Марка

Модель

Схема

1

2

3

4

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

6

7

8

9

10

11

11

12

13

14

14

15

16

17

18

19

20

21

21

22

22

22

22

22

23

24

25

25

25

25

26

26

26

27

27

28

28

28

29

30

31

32

33

33

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	SR03020A-1/001		Рама
2	SR03020A-1/002		Планка
3	SR03020A-1/003		Планка
4	SR03020A-1/004		Шпиндель
5.1	SR03020A-1/005.1		Трубка
5.2	SR03020A-1/005.2		Пружина
5.3	SR03020A-1/005.3		Планка
5.4	SR03020A-1/005.4		Болт
5.5	SR03020A-1/005.5		Шайба
5.6	SR03020A-1/005.6		Диск
5.7	SR03020A-1/005.7		Стопорное кольцо
5.8	SR03020A-1/005.8		Муфта
6	SR03020A-1/006		Кулачковый диск
7	SR03020A-1/007		Шнек
8	SR03020A-1/008		Шнек
9	SR03020A-1/009		Скрепер
10	SR03020A-1/010		Скрепер
11	SR03020A-1/011		Крепление
12	SR03020A-1/012		Крепление
13	SR03020A-1/013		Крепление
14	SR03020A-1/014		Прокладочная шайба
15	SR03020A-FGN		Накладка
16	SR03020A-FLC		Накладка
17	SR03020A-FLS		Накладка
18	SR03020A-1/018		Натяжитель цепи
19	SR03020A-1/019		Втулка
20	SR03020A-1/020		Болт
21	SR03020A-1/021		Шайба
22	SR03020A-1/022		Вкладыш
23	SR03020A-1/023		Смазчик
24	SR03020A-1/024		Муфта
25	SR03020A-1/025		Муфта
26	SR03020A-1/026		Муфта
27	SR03020A-1/027		Шайба
28	SR03020A-1/028		Шайба
29	SR03020A-1/029		Стопорное кольцо
30	SR03020A-1/030		Болт
31	SR03020A-1/031		Болт
32	SR03020A-1/032		Болт
33	SR03020A-1/033		Болт
34	NCHA08X07X025A		Шпонка
35	SR03803A		Планка
36	NVTES12040G8PZ		Болт
37	NVTES10030G8PZ		Болт
38	NDADESMAB10G6Z		Гайка
39	FCGE21L42X23ZB		Цепь

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
