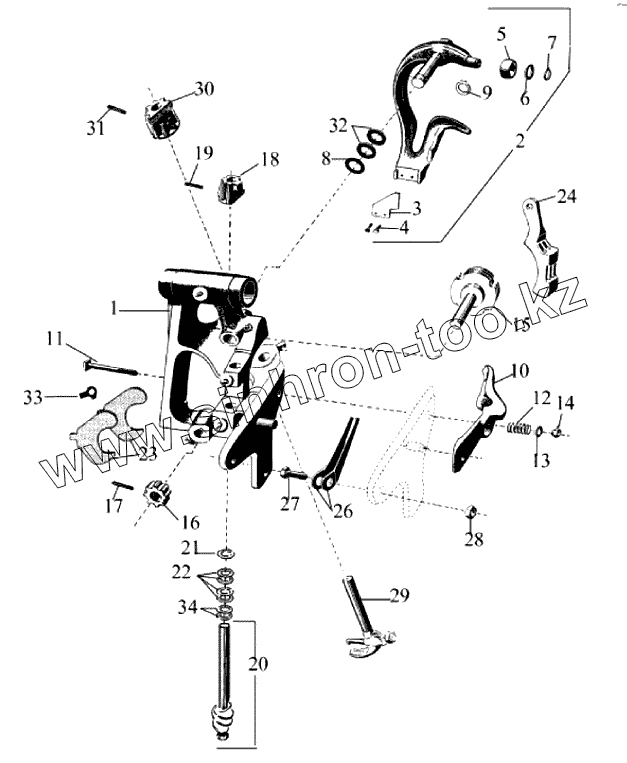

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Узлователь
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 205.3770.20 | Рама узлователя | |
| 2 | 206.6020.01 | Рычаг резака (комплект) | |
| 3 | 206.6059.10 | Резак шпагата | |
| 4 | 300.6010.51 | Винт | |
| 5 | 206.3773.00 | Ролик | |
| 6 | 342.0110.00 | Установочная шайба | |
| 7 | 206.3698.00 | Упорное кольцо | |
| 8 | 342.6200.00 | Шайба | |
| 9 | 207.7310.00 | Упорное кольцо | |
| 10 | 206.6011.10 | Стопор | |
| 11 | 206.6024.00 | Болт | |
| 12 | 206.3789.00 | Пружина | |
| 13 | 340.0084.01 | Шайба | |
| 14 | 331.1080.51 | Гайка | |
| 15 | 206.6085.10 | Диск захвата шпагата | |
| 16 | 206.3779.00 | Червячное колесо | |
| 17 | 346.1522.00 | Штифт | |
| 18 | 206.3782.02 | Шестерня | |
| 19 | 346.1522.00 | Штифт | |
| 20 | 206.3780.01 | Червячный вал (комплект) | |
| 21 | 342.0102.00 | Установочная шайба | |
| 22 | 342.0105.00 | Установочная шайба | |
| 23 | 206.3783.02 | Чистик | |
| 24 | 206.3671.10 | Держатель шпагата | |
| 26 | 206.3776.00 | Плоская пружина | |
| 27 | 300.6325.51 | Болт | |
| 28 | 330.1100.51 | Гайка | |
| 29 | 206.6015.10 | Палец шпагата | |
| 30 | 206.3787.02 | Шестерня | |
| 31 | 346.1522.00 | Штифт | |
| 32 | 342.6201.00 | Шайба | |
| 33 | 340.6140.01 | Стопорная шайба | |
| 34 | 342.0110.00 | Установочная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
