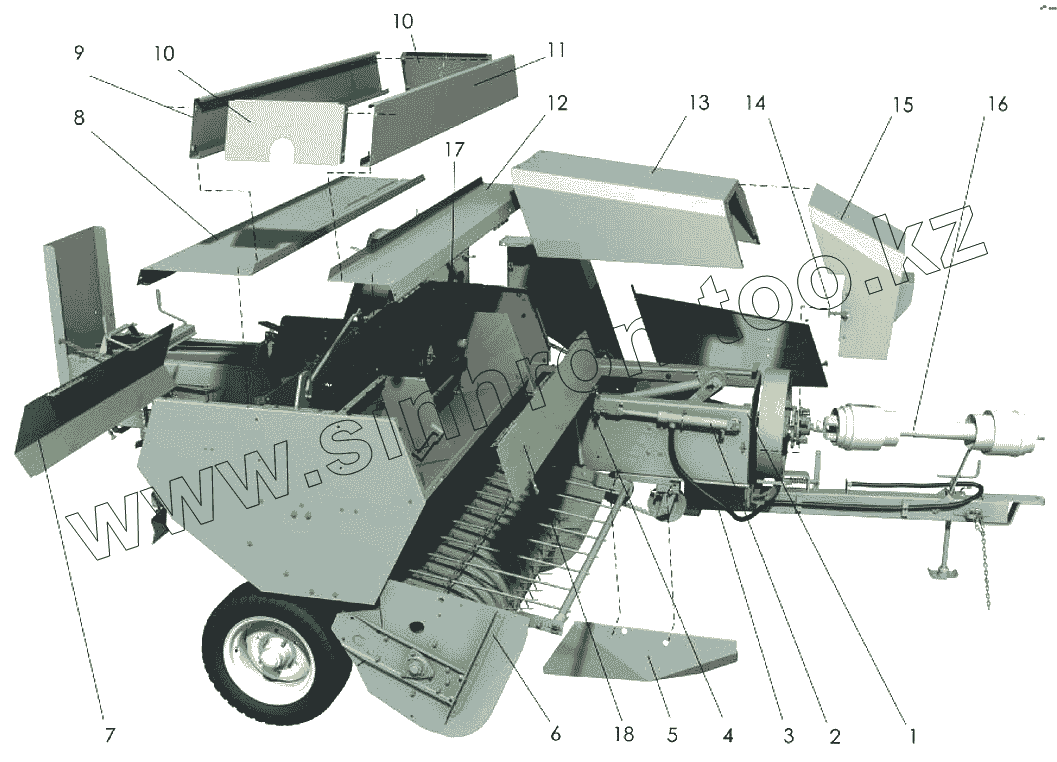

Каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Пресс-подборщик тюковый (общий вид)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ППТ-041.01.000 | Агрегат прессующий | |
| 2 | ППТ-041.10.300 | Гидроцилиндр | |
| 3 | Н.036.87.01.290 | Рукав высокого давления | |
| 4 | [Канат 5,50Г-В-Н-140 ГОСТ3062-69 (L=1,052м)] | Канат 5,50Г-В-Н-140 ГОСТ3062-69 (L=1,052м) | |
| 5 | ППТ-041.10.435 | Щиток | |
| 6 | ППТ-041.06.000 | Подборщик | |
| 7 | ППТ-041.10.110 | Крышка | |
| 8 | ППТ-041.10.230 | Щиток | |
| 9 | ППТ-041.10.421 | Щит | |
| 10 | ППТ-041.10.422 | Боковина | |
| 11 | ППТ-041.10.421-01 | Щит | |
| 12 | ППТ-041.10.414А | Щиток передний | |
| 13 | ППТ-041.10.410 | Щиток | |
| 14 | 54-00430 | Защелка | |
| 15 | ППТ-041.10.420 | Щиток | |
| 16 | В07 | Карданный вал | |
| 16 | W62 | Карданный вал | |
| 17 | [Цепь ПР-19,05-31,8 ГОСТ13568-97 (n=110зв.)] | Цепь ПР-19,05-31,8 ГОСТ13568-97 (n=110зв.) | |
| 18 | ППТ-041.10.130 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
