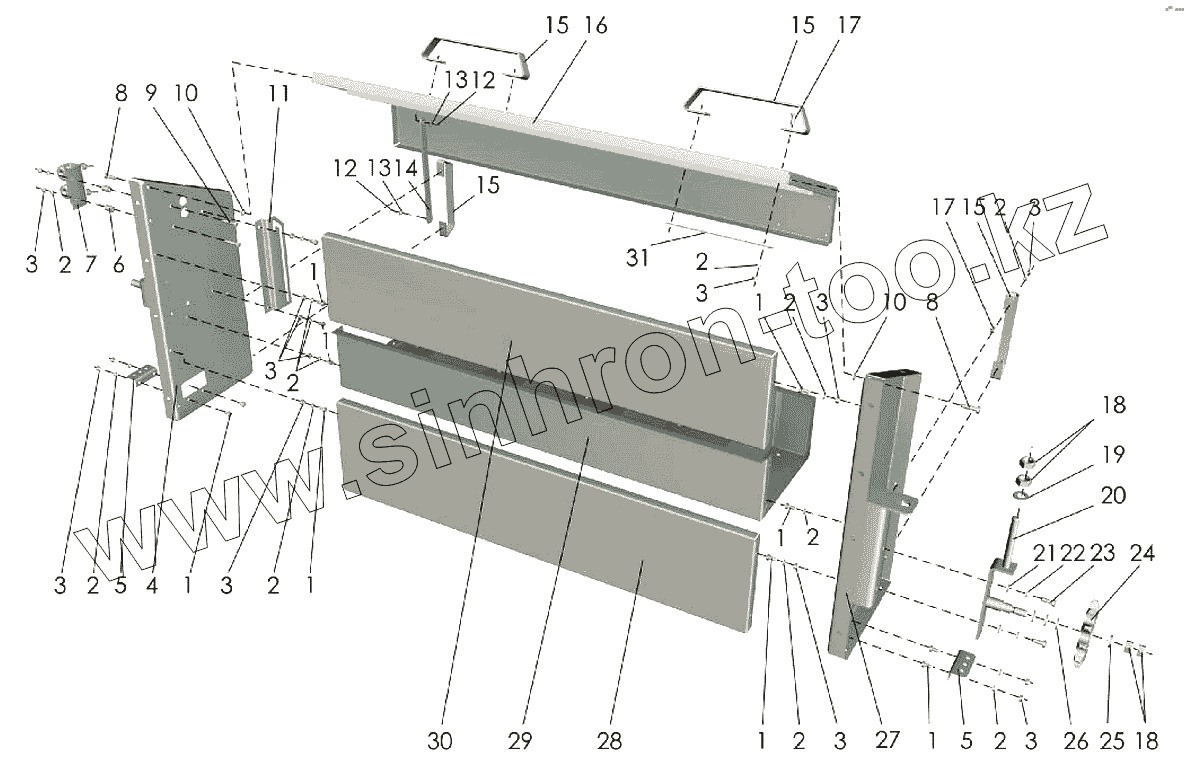

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Ящик-кассетница

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
5
5
6
7
8
8
9
10
10
11
12
12
13
13
14
15
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт М8-6gх16.88.35.019 ГОСТ7798-70] Болт М8-6gх16.88.35.019 ГОСТ7798-70
2 [Шайба 8Т.65Г.019 ГОСТ6402-70] Шайба 8Т.65Г.019 ГОСТ6402-70
3 [Гайка М8-6Н.6.019 ГОСТ5915-70] Гайка М8-6Н.6.019 ГОСТ5915-70
4 ППР-122.05.050 Боковина
5 ППР-122.05.433 Уголок
6 ППР-122.05.802 Втулка
7 ППТ-041.01.450 Механизм натяжения шпагата
8 [Болт М10-6gх30.88.35.019 ГОСТ7798-70] Болт М10-6gх30.88.35.019 ГОСТ7798-70
9 [Болт М8-6gх45.88.35.019 ГОСТ7798-70] Болт М8-6gх45.88.35.019 ГОСТ7798-70
10 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
11 ППР-122.05.408 Кронштейн
12 [Шплинт 2х16.019 ГОСТ397-79] Шплинт 2х16.019 ГОСТ397-79
13 [Шайба 8х2.01.019 ГОСТ6958-78] Шайба 8х2.01.019 ГОСТ6958-78
14 ППР-122.05.030 Упор
15 ППР-122.05.413 Ручка
16 ППР-122.05.010 Крышка
17 [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Болт М8-6gх20.88.35.019 ГОСТ7798-70
18 [Гайка М16-6Н.6.019 ГОСТ5915-70] Гайка М16-6Н.6.019 ГОСТ5915-70
19 [Шайба С16.01.019 ГОСТ11371-78] Шайба С16.01.019 ГОСТ11371-78
20 ППР-122.01.270 Кронштейн
21 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
22 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
23 [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Болт М10-6gх25.88.35.019 ГОСТ7798-70
24 ППР-122.01.260 Звездочка
25 ППР-122.01.805 Кольцо
26 ППР-122.01.805-01 Кольцо
27 ППР-122.05.040 Боковина
28 ППР-122.05.403 Стенка задняя
29 ППР-122.05.060 Ящик
30 ППР-122.05.421 Стенка
31 ППР-122.05.412 Накладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
