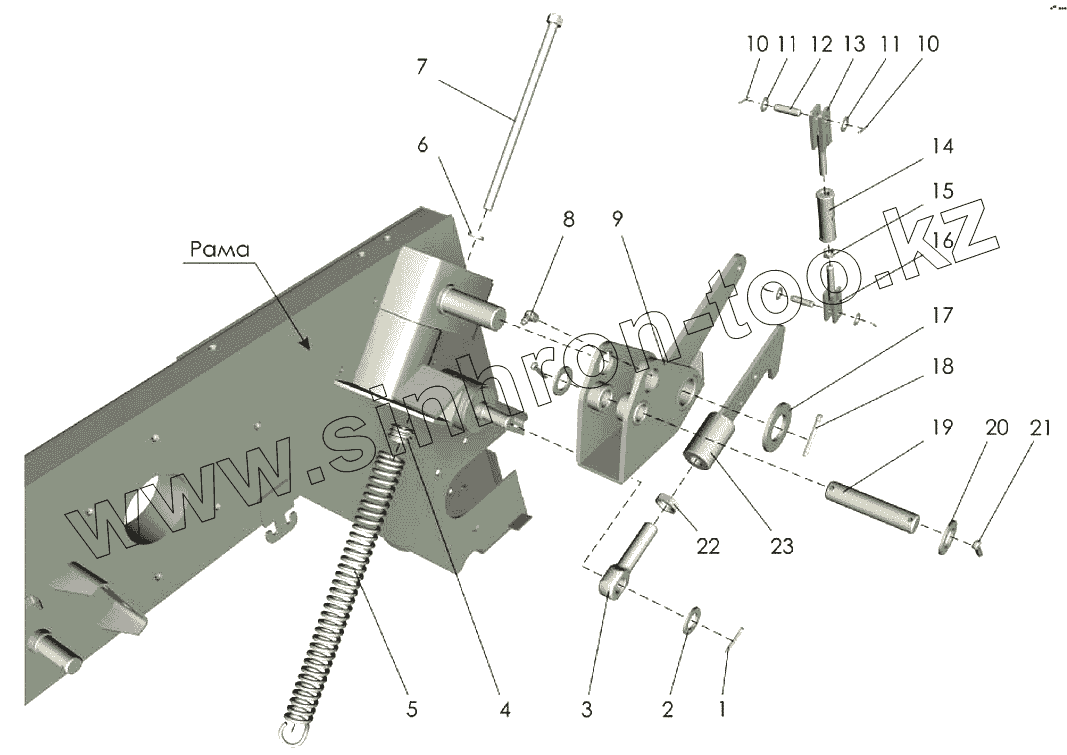

Каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Фиксатор задней камеры

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 [Шплинт 5х36.019 ГОСТ397-79] Шплинт 5х36.019 ГОСТ397-79
2 [Шайба С24.01.019 ГОСТ11371-78] Шайба С24.01.019 ГОСТ11371-78
3 ППР-122.01.622 Болт откидной
4 ППР-122.01.101 Пробка
5 ППР-122.01.627 Пружина
6 [Шайба 7019-0415 ГОСТ13439-68] Шайба 7019-0415 ГОСТ13439-68
7 ППР-122.01.370А Болт
8 [Масленка 2.2.45.Ц6хр ГОСТ19853-74] Масленка 2.2.45.Ц6хр ГОСТ19853-74
9 ППР-122.01.400А Кронштейн
10 [Шплинт 3,2х20.019 ГОСТ397-79] Шплинт 3,2х20.019 ГОСТ397-79
11 [Шайба С12.01.019 ГОСТ11371-78] Шайба С12.01.019 ГОСТ11371-78
12 [Ось 2-12h11х45.45 ГОСТ9650-80] Ось 2-12h11х45.45 ГОСТ9650-80
13 ППР-122.01.420-01 Вилка
14 ППР-122.01.440 Стяжка
15 [Гайка М12-6Н.6.019 ГОСТ5915-70] Гайка М12-6Н.6.019 ГОСТ5915-70
16 ППР-122.01.420 Вилка
17 [Шайба С39.01.019 ГОСТ11371-78] Шайба С39.01.019 ГОСТ11371-78
18 [Шплинт 6,3х45ГОСТ397-79] Шплинт 6,3х45ГОСТ397-79
19 [Ось 6-25b12х115.45 ГОСТ9650-80] Ось 6-25b12х115.45 ГОСТ9650-80
20 [Шайба С25.01.019 ГОСТ11371-78] Шайба С25.01.019 ГОСТ11371-78
21 [Шплинт 5х45.019 ГОСТ397-79] Шплинт 5х45.019 ГОСТ397-79
22 [Гайка М24х1,5-6Н.6.019 ГОСТ5915-70] Гайка М24х1,5-6Н.6.019 ГОСТ5915-70
23 ППР-122.01.460А Фиксатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
