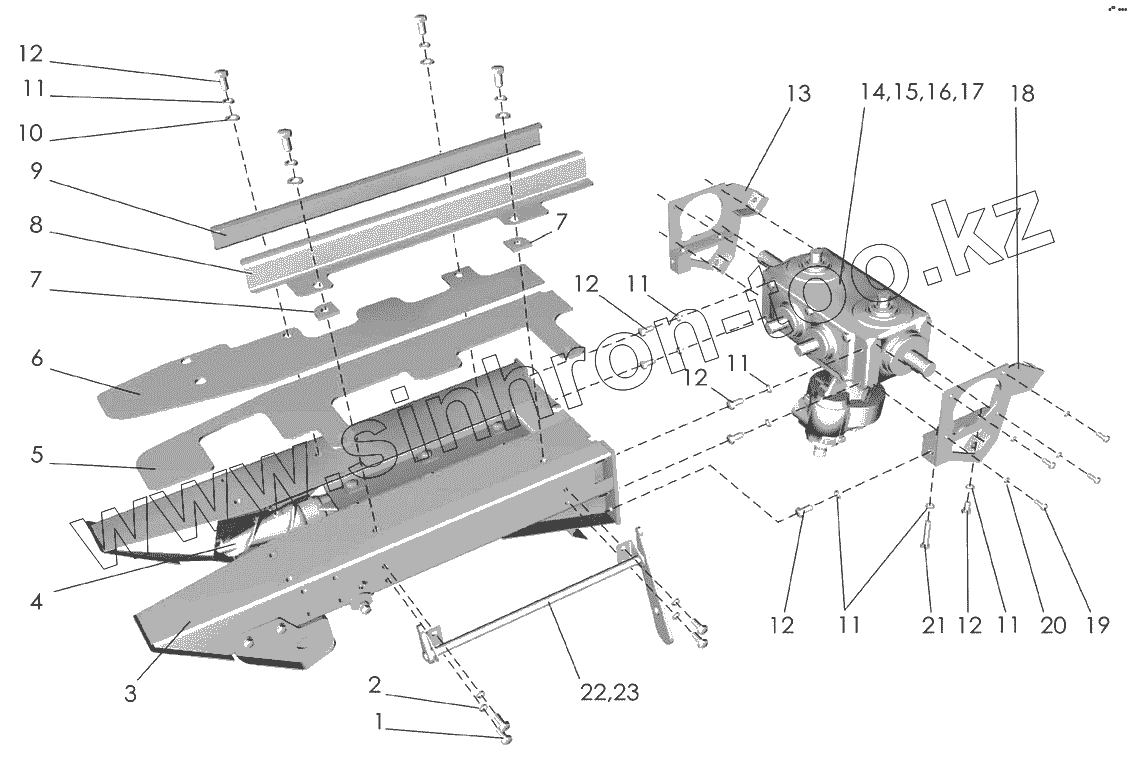

Каталог запасных частей к технике: Клевер ППК-81 "Argus". Русло (отрывочные пластины)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
22
22
23
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Болт М10-6gх25.88.35.019 ГОСТ7798-70
2 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
3 ППК-81.01.06.010 Рама русла
4 ППК-81.01.06.040 Валец
5 ППК-81.01.06.050 Пластина
6 ППК-81.01.06.422 Пластина
7 ППК-81.01.06.432 Шайба
8 ППК-81.01.06.431 Успокоитель
9 ППК-81.01.06.431-01 Успокоитель
10 [Шайба С12.01.019 ГОСТ11371-78] Шайба С12.01.019 ГОСТ11371-78
11 [Шайба 12Т.65Г.019 ГОСТ6402-70] Шайба 12Т.65Г.019 ГОСТ6402-70
12 [Болт М12-6gх25.88.35.019 ГОСТ7798-70] Болт М12-6gх25.88.35.019 ГОСТ7798-70
13 ППК-81.01.03.020 Кронштейн
14 034-01.ААВВСС.С Редуктор русла центральный
14 ППК-81.01.06.000 Русло
15 ППК-81.01.06.000-01 Русло
15 034-01.ААВЕСС.L Редуктор русла левый
16 034-01.ААЕВСС.Р Редуктор русла правый
16 ППК-81.01.06.000-02 Русло
17 034-01.ААВВСС.С Редуктор русла центральный
17 ППК-81.01.06.000-03 Русло
18 ППК-81.01.03.020-01 Кронштейн
19 [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Болт М8-6gх20.88.35.019 ГОСТ7798-70
20 [Шайба 8Т.65Г.019 ГОСТ6402-70] Шайба 8Т.65Г.019 ГОСТ6402-70
21 [Болт М12-6gх75.88.35.019 ГОСТ7798-70] Болт М12-6gх75.88.35.019 ГОСТ7798-70
22 ППК-81.01.06.000 Русло
22 ППК-81.01.06.060 Поводок
22 ППК-81.01.06.000-01 Русло
22 ППК-81.01.06.000-02 Русло
23 ППК-81.01.06.000 Русло
23 ППК-81.01.06.000-03 Русло
23 ППК-81.01.06.060-01 Поводок
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
