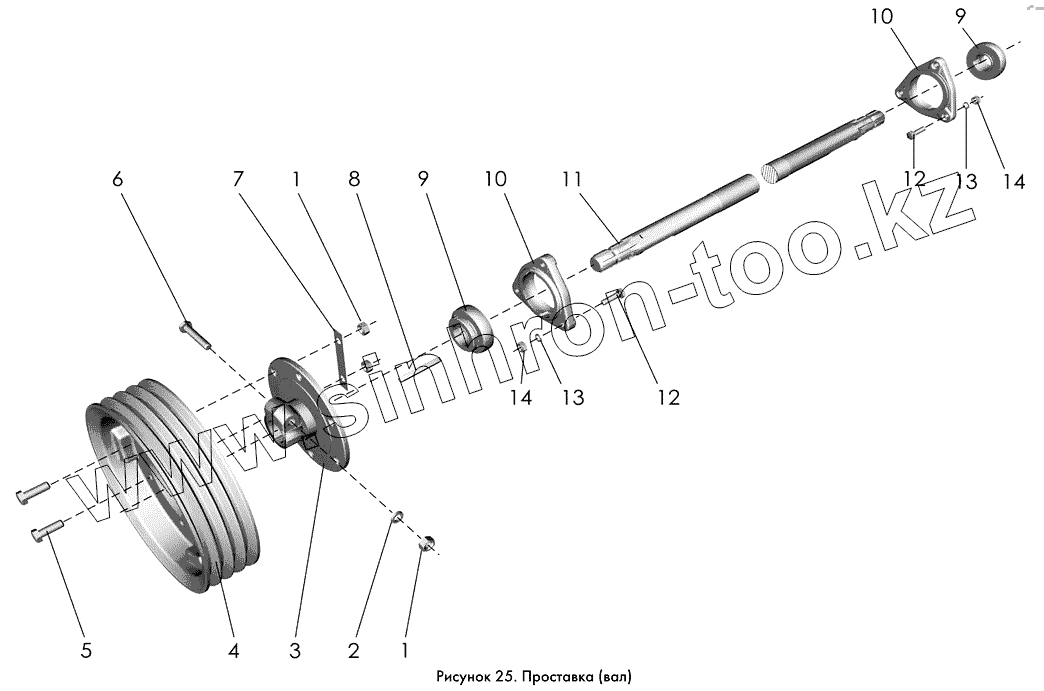

Каталог запасных частей к технике: Клевер ППК-81 "Argus". Проставка (вал)

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

9

10

10

11

12

12

13

13

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	[Гайка М12-6Н.6.019 ГОСТ5915-70]		Гайка М12-6Н.6.019 ГОСТ5915-70
2	[Шайба 12Т.65Г.019 ГОСТ6402-70]		Шайба 12Т.65Г.019 ГОСТ6402-70
3	ППК-8.02.00.060		Ступица
4	ППК-8.20.00.101А-01		Шкив
5	[Болт М12-6gх35.88.35.019 ГОСТ7798-70]		Болт М12-6gх35.88.35.019 ГОСТ7798-70
6	[Болт М12-6gх65.88.35.019 ГОСТ7798-70]		Болт М12-6gх65.88.35.019 ГОСТ7798-70
7	ППК-8.20.00.409		Пластина
8	[Шпонка 12х8х80 ГОСТ23360-78]		Шпонка 12х8х80 ГОСТ23360-78
9	1680208Н		Подшипник
10	Н.027.106		Корпус подшипника
11	ППК-8.02.03.601		Вал
12	[Болт М10-6gх40.88.35.019 ГОСТ7798-70]		Болт М10-6gх40.88.35.019 ГОСТ7798-70
13	[Шайба 10Т.65Г.019 ГОСТ6402-70]		Шайба 10Т.65Г.019 ГОСТ6402-70
14	[Гайка М10-6Н.6.019 ГОСТ5915-70]		Гайка М10-6Н.6.019 ГОСТ5915-70

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
