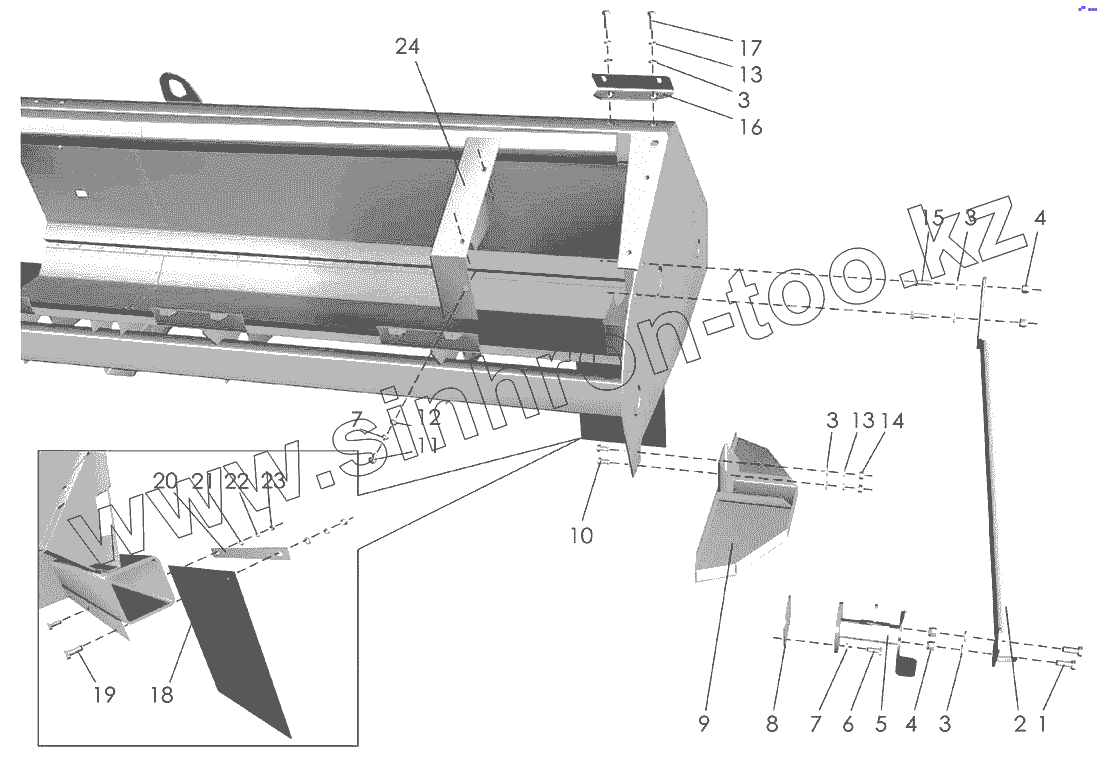

Каталог запасных частей к технике: Клевер ППК-81 "Argus". Каркас и кожух (левая сторона)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт М12-6gх30.88.35.019 ГОСТ7798-70] Болт М12-6gх30.88.35.019 ГОСТ7798-70
2 ППК-81.01.00.420 Кронштейн
3 [Шайба С12.01.019 ГОСТ11371-78] Шайба С12.01.019 ГОСТ11371-78
4 [Гайка М12-6Н ТУ23.4617472.08-92] Гайка М12-6Н ТУ23.4617472.08-92
5 ППК-81.01.00.410А Распорка
6 [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Болт М10-6gх25.88.35.019 ГОСТ7798-70
7 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
8 ППК-81.01.00.401 Прокладка
9 ППК-81.01.00.430А Кожух
10 [Болт М12-6gх25.88.35.019 ГОСТ7798-70] Болт М12-6gх25.88.35.019 ГОСТ7798-70
11 [Болт М10-6gх20.88.35.019 ГОСТ7798-70] Болт М10-6gх20.88.35.019 ГОСТ7798-70
12 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
13 [Шайба 12Т.65Г.019 ГОСТ6402-70] Шайба 12Т.65Г.019 ГОСТ6402-70
14 [Гайка М12-6Н.6.019 ГОСТ5915-70] Гайка М12-6Н.6.019 ГОСТ5915-70
15 [Болт М12-6gх35.88.35.019 ГОСТ7798-70] Болт М12-6gх35.88.35.019 ГОСТ7798-70
16 ППК-81.01.00.426А Кронштейн
17 [Болт М12-6gх40.88.35.019 ГОСТ7798-70] Болт М12-6gх40.88.35.019 ГОСТ7798-70
18 ППК-81.01.00.001 Щиток
19 [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Болт М8-6gх20.88.35.019 ГОСТ7798-70
20 ППК-81.01.00.403 Пластина
21 [Шайба С8.01.019 ГОСТ11371-78] Шайба С8.01.019 ГОСТ11371-78
22 [Шайба 8Т.65Г.019 ГОСТ6402-70] Шайба 8Т.65Г.019 ГОСТ6402-70
23 [Гайка М8-6Н.6.019 ГОСТ5915-70] Гайка М8-6Н.6.019 ГОСТ5915-70
24 ППК-81.01.00.461 Кожух
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
