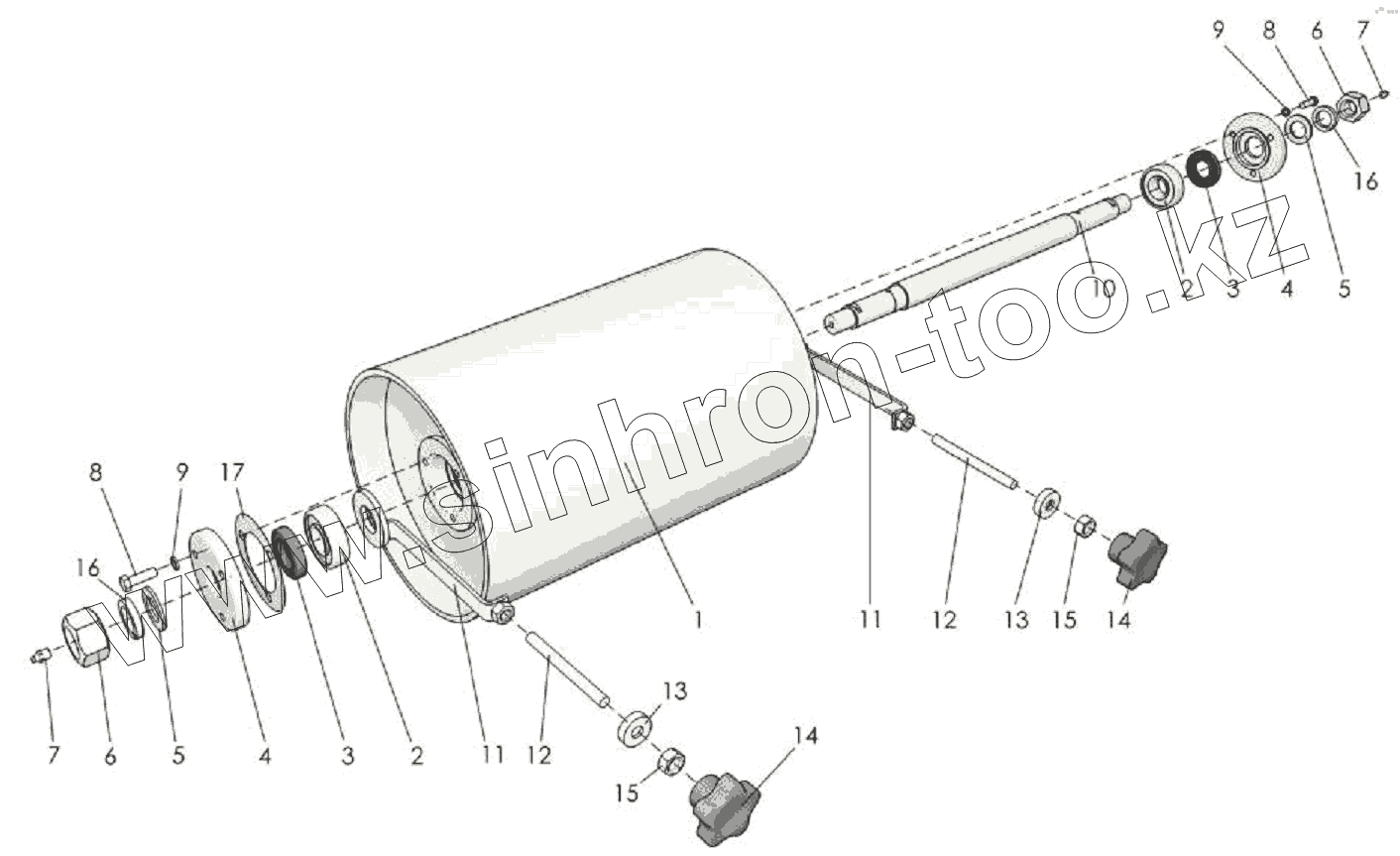

Каталог запасных частей к технике: Клевер МЗС-90-20. Барабан натяжной МЗС-90.02.080
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МЗС-90.02.100 | Барабан натяжной | |
| 2 | 1206 ГОСТ 28428-90 | Подшипник | |
| 3 | 1.1-30х52-1 | Манжета | |
| 4 | МЗС-90.02.604-01 | Крышка | |
| 5 | С24.01.019 | Шайба | |
| 6 | М24-6Н.6.019 | Гайка | |
| 7 | 1.2 Ц6хр | Масленка | |
| 8 | М8-6gх30.58.019 | Болт | |
| 9 | 8Т.65Г.019 | Шайба | |
| 10 | МЗС-90.02.602 | Вал | |
| 11 | МЗС-90.02.160 | Кронштейн натяжной | |
| 12 | МЗС-90.02.609 | Винт натяжной | |
| 13 | МЗС-90.02.608 | Шайба специальная | |
| 14 | VC.692/60В-М12 | Ручка лепестковая | |
| 15 | М12-6Н.6.019 | Гайка | |
| 16 | 24Т.65Г.019 | Шайба | |
| 17 | МЗС-90.02.437 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
