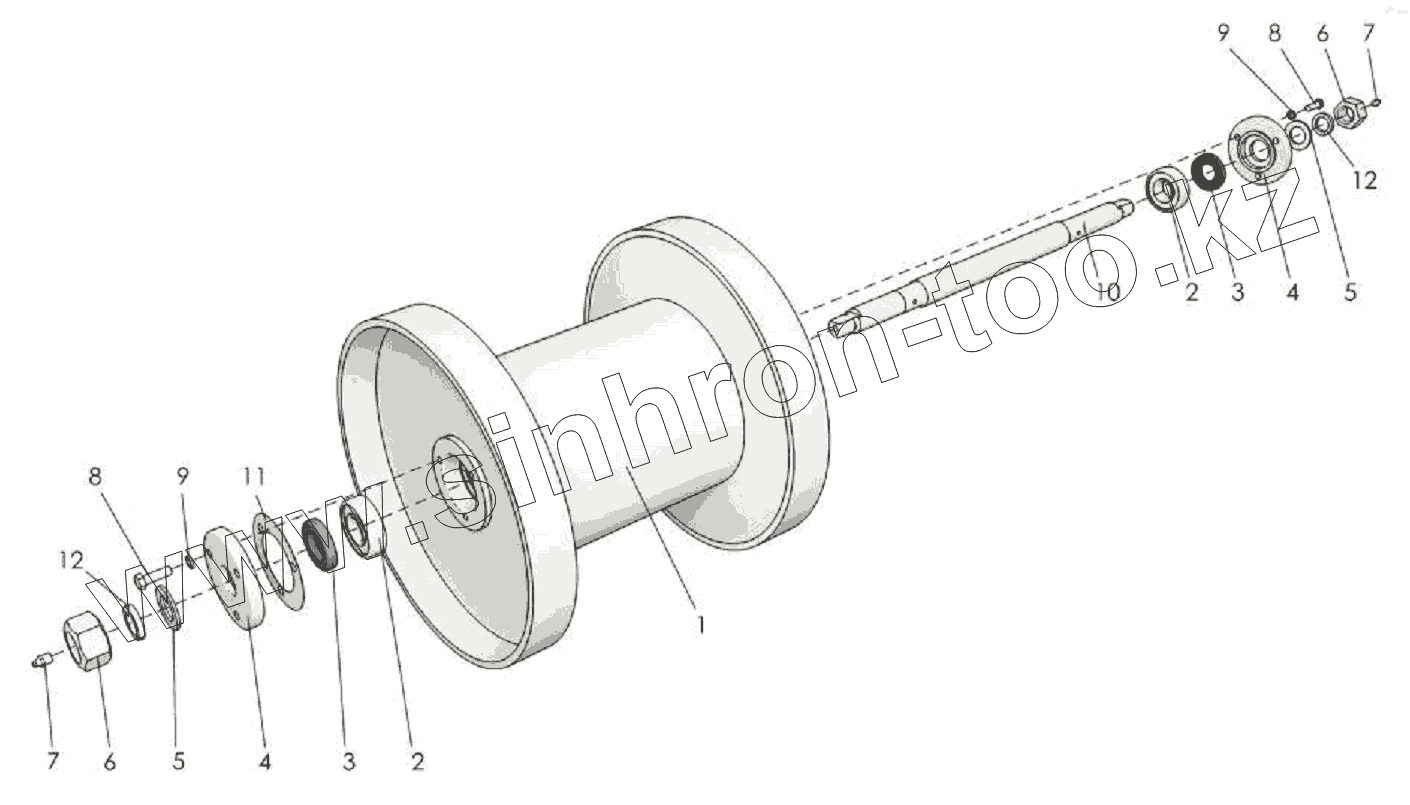

Каталог запасных частей к технике: Клевер МЗС-90-20. Барабан - катушка МЗС-90.02.120
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | МЗС-90.02.140 | Барабан | |
| 2 | 1206 | Подшипник | |
| 3 | 1.1-30х52-1 | Манжета | |
| 4 | МЗС-90.02.604-01 | Крышка | |
| 5 | С24.01.019 | Шайба | |
| 6 | М24-6Н.6.019 | Гайка | |
| 7 | 1.2 Ц6хр | Масленка | |
| 8 | М8-6gх25.58.019 | Болт | |
| 9 | 8Т.65Г.019 | Шайба | |
| 10 | МЗС-90.02.605 | Вал | |
| 11 | МЗС-90.02.437 | Прокладка | |
| 12 | 24Т.65Г.019 | Шайба |
