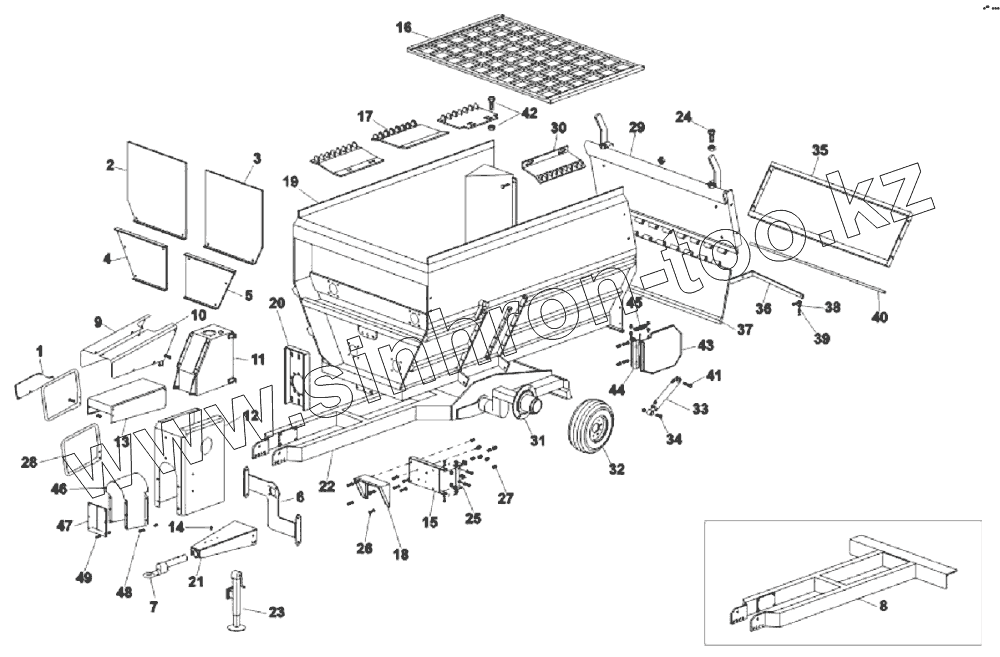

Каталог запасных частей к технике: Клевер МК-15Г. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Боковая защита распределителя | Боковая защита распределителя | |
| 2 | Защита передняя | Защита передняя верхняя правая | |
| 3 | Защита передняя | Защита передняя верхняя правая | |
| 4 | Защита передняя | Защита передняя верхняя правая | |
| 5 | Защита передня | Защита передняя нижняя правая | |
| 6 | Защита опоры | Защита опоры | |
| 7 | Серьга прицепная | Серьга прицепная | |
| 8 | Рама | Рама | |
| 9 | Удлинитель рычага | Удлинитель рычага | |
| 10 | Удлинитель рычага | Удлинитель рычага | |
| 11 | Масляный бак | Масляный бак | |
| 12 | Защита ВОМ | Защита ВОМ | |
| 13 | Рычаг распределителя | Рычаг распределителя | |
| 14 | Балка | Балка | |
| 15 | Площадка для волокнистых продуктов | Площадка для волокнистых продуктов | |
| 16 | Защитная решетка | Защитная решотка верхняя серия SD | |
| 17 | Ножи боковые | Ножи боковые | |
| 18 | Площадка для волокнистых продуктов | Площадка для волокнистых продуктов | |
| 19 | Бункер | Бункер | |
| 20 | Кронштейн редктора | Кронштейн редктора | |
| 21 | Регулируемая балка | Регулируемая балка | |
| 22 | Шасси СD | Шасси СD | |
| 23 | Опора гидравлическая поддерживающая | Опора гидравлическая поддерживающая | |
| 24 | Болт | Болт | |
| 28 | Боковая защита распределителя | Боковая защита распределителя | |
| 29 | Задние зафиксированные стенки серия SD | Задние зафиксированные стенки серия SD | |
| 30 | Контрножи центр | Контрножи центр | |
| 31 | Оси контрножа | Оси контрножа | |
| 32 | Колесо | Колесо | |
| 33 | Цилиндр подъема прицепа | Цилиндр подъема прицепа | |
| 34 | Болт М 24х70 | Болт М 24х70 с гайкой | |
| 35 | Зафиксированная задняя стенка серии SD | Зафиксированная задняя стенка серии SD | |
| 36 | Кулачок контрножа | Кулачок контрножа | |
| 37 | Задняя стенка | Мобильная задняя стенка | |
| 38 | Скоба М12 | Скоба М12 | |
| 39 | Стойка нарезная М12 | Стойка нарезная М12 | |
| 40 | Ось задней стенки | Ось задней стенки | |
| 41 | Болт 24х1000 с гайкой | Болт 24х1000 с гайкой | |
| 42 | Болт М16х50 с гайкой | Болт М16х50 с гайкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
