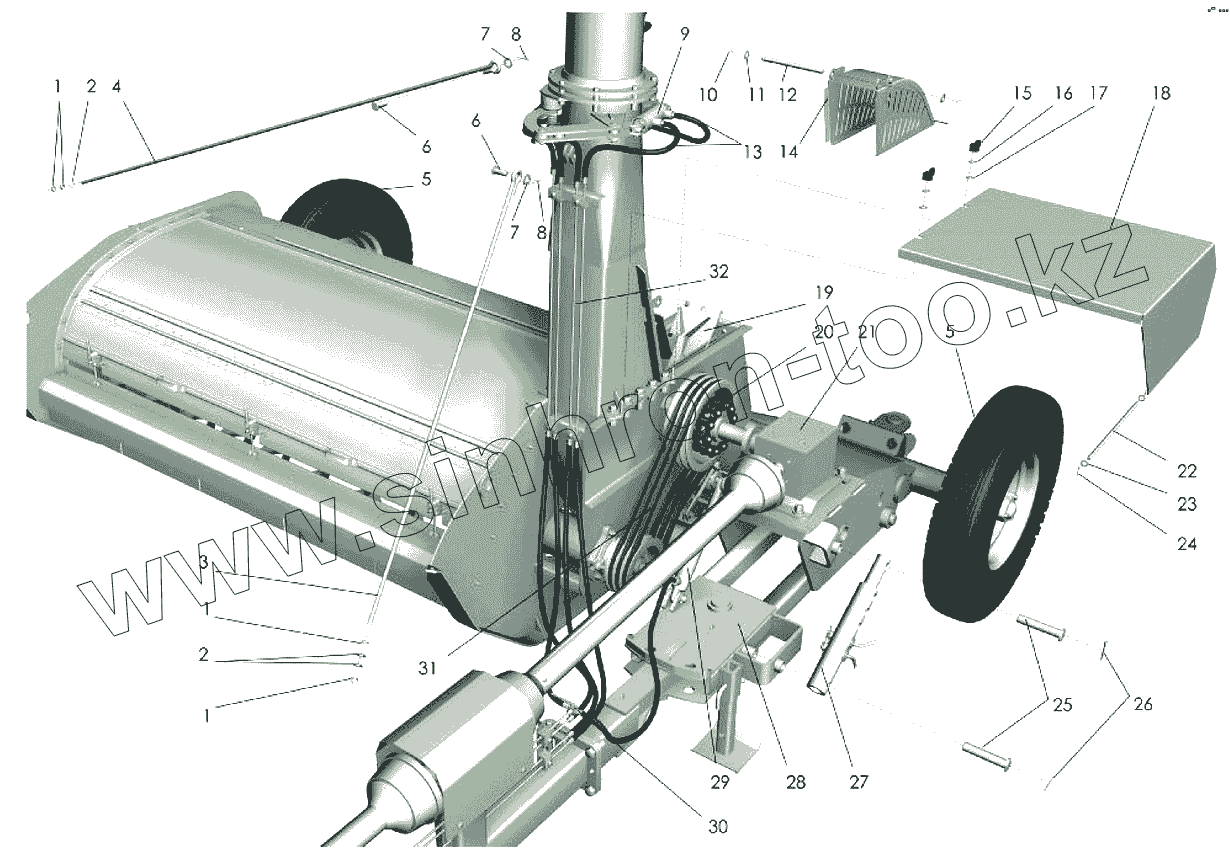

Каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". КСД-2,0 (вид слева)
1
1
1
2
2
3
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 2 | [Шайба 12.01.019 ГОСТ11371-78] | Шайба 12.01.019 ГОСТ11371-78 | |
| 3 | КСД-00.00.632 | Растяжка | |
| 4 | КСД-00.00.631 | Растяжка | |
| 5 | 36-310010 | Колесо | |
| 6 | КСД-02.00.603 | Ось | |
| 7 | [Шайба 16.01.019 ГОСТ11371-78] | Шайба 16.01.019 ГОСТ11371-78 | |
| 8 | [Шплинт 4,0х28.019 ГОСТ397-79] | Шплинт 4,0х28.019 ГОСТ397-79 | |
| 9 | ГА-93.000 | Гидроцилиндр ТУ-23.120-86 | |
| 10 | [Шплинт 5,0х63.019 ГОСТ397-79] | Шплинт 5,0х63.019 ГОСТ397-79 | |
| 11 | [Шайба 16.01.019 ГОСТ11371-78] | Шайба 16.01.019 ГОСТ11371-78 | |
| 12 | КСД-00.00.605А | Ось | |
| 13 | 8.022(М14х1,5)03(М16х1,5)21/84 | Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм) | |
| 14 | КСД-11.00.000В | Крышка измельчителя | |
| 15 | [Гайка М10-6Н.6 ГОСТ3032-76] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 16 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 17 | [Шайба 10.01.019 ГОСТ11371-78] | Шайба 10.01.019 ГОСТ11371-78 | |
| 18 | КСД-20.00.000Б | Кожух защитный | |
| 19 | КСД-03.02.000А | Измельчитель | |
| 20 | 2ПР-25,4-114 ГОСТ13568-97 | Цепь 2ПР-25,4-114 ГОСТ13568-97 (17зв.) | |
| 21 | 118-10.101R | Мультипликатор 1:2,25 | |
| 22 | КСД-00.00.633 | Ось | |
| 23 | [Шайба 8.01.019 ГОСТ11371-78] | Шайба 8.01.019 ГОСТ11371-78 | |
| 24 | [Шплинт 2,5х16.019 ГОСТ397-79] | Шплинт 2,5х16.019 ГОСТ397-79 | |
| 25 | КСД-00.00.611 | Палец | |
| 26 | [Шплинт 5,0х63.019 ГОСТ397-79] | Шплинт 5,0х63.019 ГОСТ397-79 | |
| 27 | КСД-14.00.000Б | Фиксатор | |
| 28 | КСД-05.00.000Е | Площадка опорная | |
| 29 | ГА-93.000-02 ТУ-23.120-86 | Гидроцилиндр | |
| 30 | 3BKHL06LK | Гидрокран | |
| 31 | Ремень С(В)-1800 ГОСТ1284.1-89 | Ремень С(В)-1800 ГОСТ1284.1-89 | |
| 32 | 1050 PR08-1,5VZ | Трубка металлическая PR08-1,5VZ (L=1050мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
