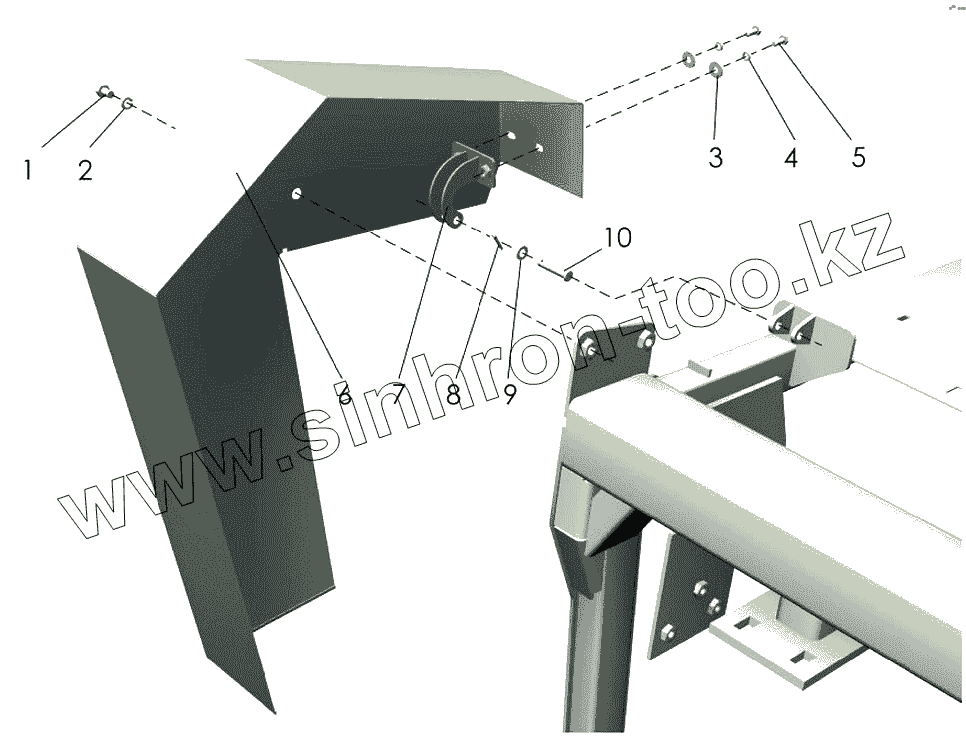

Каталог запасных частей к технике: Клевер КРП-302 "Беркут". Щит КРП-302.00.020В
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 3 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 | |
| 4 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 | |
| 5 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 6 | КРП-302.00.020В | Щит | |
| 7 | КРП-302.00.270В | Кронштейн | |
| 8 | [Шплинт 3,2х20.019 ГОСТ397-79] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 9 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 | |
| 10 | [Ось 6-10х45 ГОСТ9650] | Ось 6-10х45 ГОСТ9650 |
