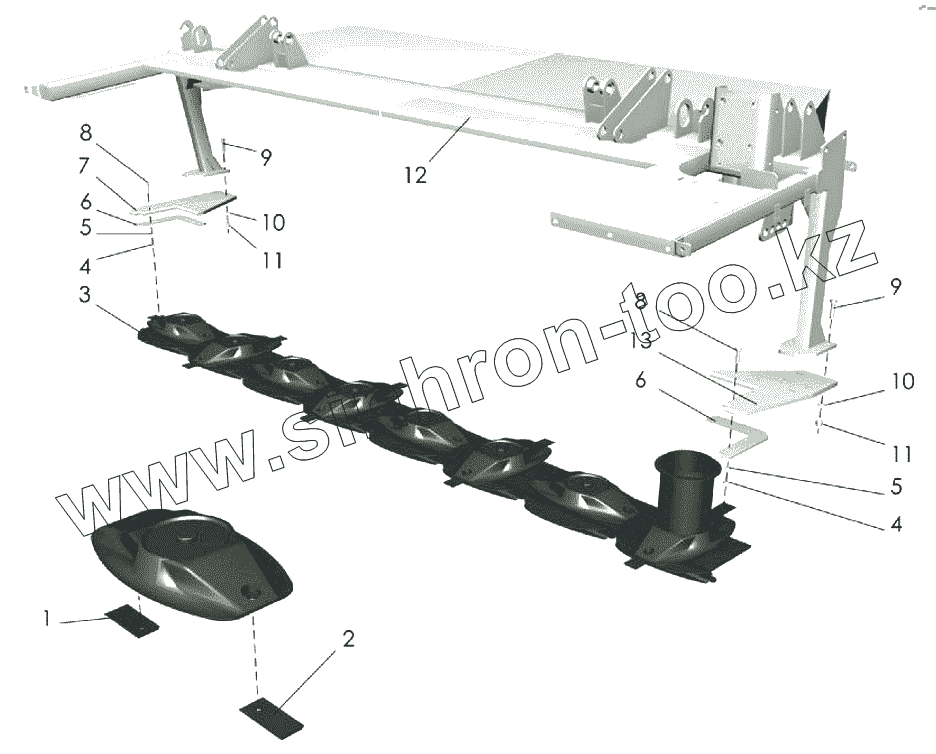

Каталог запасных частей к технике: Клевер КРП-302 "Беркут". Балка бруса и брус DF08.5.005M
1
2
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 183.25.32 | Нож | |
| 2 | 183.25.33 | Нож | |
| 3 | DF08.5.005M | Брус режущий | |
| 4 | [Гайка М10-6Н.6.019 ГОСТ5916-70] | Гайка М10-6Н.6.019 ГОСТ5916-70 | |
| 5 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 | |
| 6 | КРП-302.07.408 | Накладка | |
| 7 | КРП-302.07.402А | Пластина | |
| 8 | [Болт М10-6gх40.88.019 ГОСТ7808-70] | Болт М10-6gх40.88.019 ГОСТ7808-70 | |
| 9 | [Болт М12-6gх50.88.35.019 ГОСТ7798-70] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 | |
| 10 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 | |
| 11 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 | |
| 12 | КРП-302.03.010В | Балка бруса | |
| 13 | КРП-302.07.401А | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
