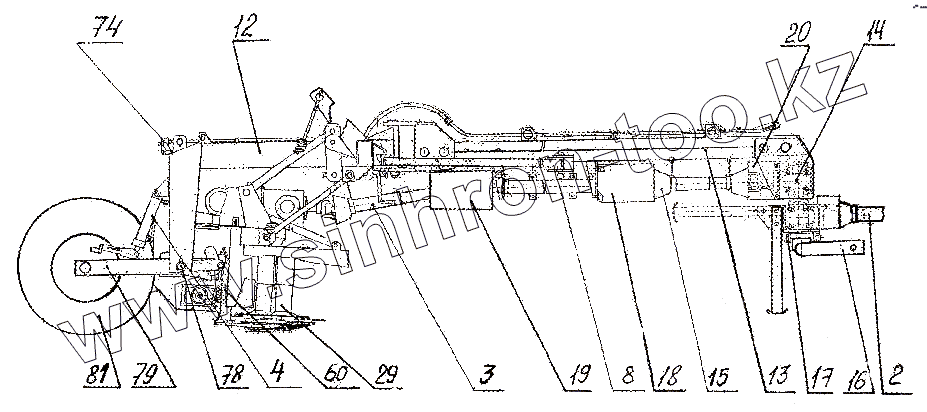

Каталог запасных частей к технике: Клевер КПП-3,1. Косилка - плющилка полуприцепная КПП-3,1
1
2
3
4
12
13
14
15
16
17
18
19
20
60
74
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КПП-3,1.00.00.000 | КПП-3,1.00.00.000 | |
| 2 | ВА8106054СЕ093001 | Вал карданный с обгонной муфтой | |
| 3 | В А7106075FX093 093 | Вал карданный | |
| 4 | ПР-22.00.000 | Гидроцилиндр 3х50-28 | |
| 12 | КПП-3,1.05.00.000 | Рама | |
| 13 | КПП-3,1.31.00.000 | Дышло в сборе | |
| 14 | S8152100000 | Поворотный редуктор | |
| 15 | ВА8106061FX093001 | Вал карданный с предохранительной муфтой | |
| 16 | КПП-3,1.30.07.000 | Навеска | |
| 17 | КПП-3,1.30.00.601 | Ось | |
| 18 | КПП-3,1.14.06.000 | Щиток | |
| 19 | КП-310.47.00.000 | Щиток | |
| 20 | КПП-3,1.31.05.000 | Кожух | |
| 60 | КПП-3,1.01.00.000 | Блок режущий | |
| 74 | КП-310.45.00.000 | Кран перепускной | |
| 78 | КП-310.00.00.602 | Ось | |
| 79 | КПП-3,1.09.00.000 | Балансир |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
