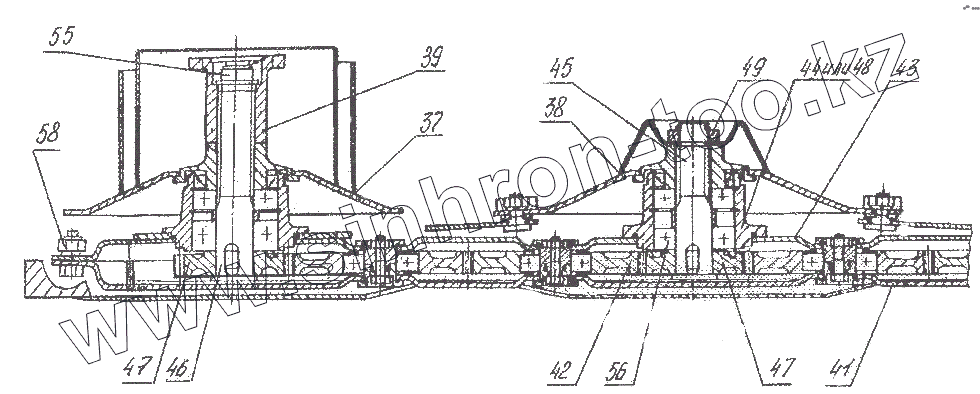

Каталог запасных частей к технике: Клевер КПП-3,1. Брус режущий
37
38
39
41
42
43
44
44
45
46
47
47
48
49
55
56
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 37 | КПП-3,1.01.01.080-01 | Ротор | |
| 38 | КПП-3,1.01.01.120-01 | Ротор | |
| 39 | КПП-3,1.01.01.190 | Полумуфта | |
| 41 | КПП-3,1.01.01.340 | Днище бруса | |
| 42 | КДН 04.020 | Шестерня | |
| 43 | КПП-3,1.01.01.330 | Панель | |
| 44 | КДН 04.210 | Стакан | |
| 44 | КДН 04.304 | Стакан | |
| 45 | КПП-3,1.01.01.603 | Вал ротора | |
| 46 | КПП-3,1.01.01.604 | Вал ведущий | |
| 47 | КДН 04.648 | Шестерня | |
| 48 | КДН 04.304 | Стакан | |
| 49 | КДН 04.613 | Гайка | |
| 55 | ГВР-630.00.00.616 | Гайка | |
| 56 | Подшипник 180308 | Подшипник 180308 | |
| 58 | DIN 985 М10 | Гайка самоконтр. DIN 985 М10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
