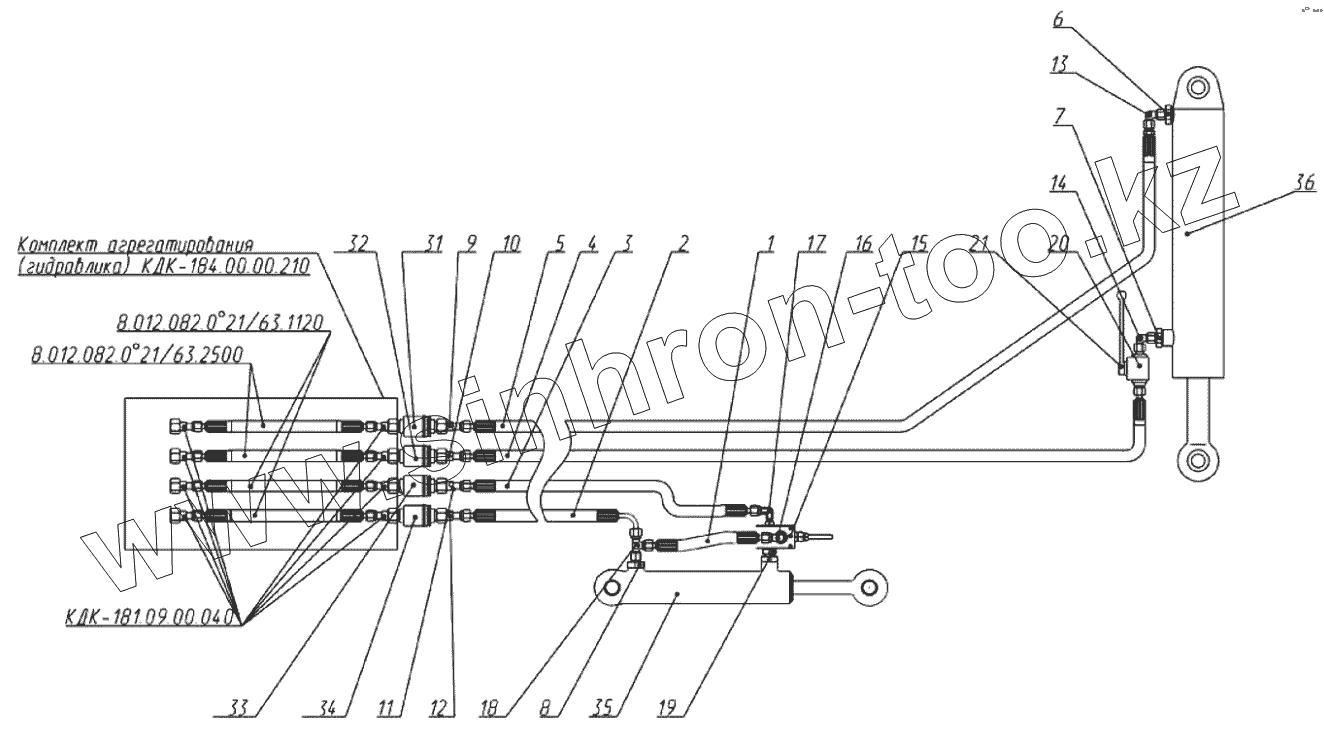

Каталог запасных частей к технике: Клевер КДК-184 "Cheege". Схема гидравлическая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД8.012.012.021/63.220 | Рукав высокого давления | |
| 2 | РВД8.082.082.021/63.820 | Рукав высокого давления | |
| 3 | РВД8.012.082.021/63.1120 | Рукав высокого давления | |
| 4 | РВД8.012.082.021/63.2500 | Рукав высокого давления | |
| 5 | РВД8.022.082.021/63.3000 | Рукав высокого давления | |
| 6 | КДК-181.09.00.030 | Штуцер | |
| 7 | КДК-181.09.00.030 | Штуцер | |
| 8 | КДК-181.09.00.030 | Штуцер | |
| 9 | КДК-181.09.00.040 | Штуцер проходной | |
| 10 | КДК-181.09.00.040 | Штуцер проходной | |
| 11 | КДК-181.09.00.040 | Штуцер проходной | |
| 12 | КДК-181.09.00.040 | Штуцер проходной | |
| 13 | VEW NW 06 HL | Регулируемое угловое соединение | |
| 14 | VEW NW 06 HL | Регулируемое угловое соединение | |
| 15 | HK VO 12 180 06 | Клапан предохранительный | |
| 16 | EWOR NW 06 HL 3/8 | Регулируемое угловое штуцерное соединение | |
| 17 | EWOR NW 06 HL 3/8 | Регулируемое угловое штуцерное соединение | |
| 18 | T NW 06 HL | Т-образное резьбовое соединение | |
| 19 | КДК-181.09.00.605 | Штуцер проходной | |
| 20 | BKHL-06 | Кран шаровый | |
| 21 | BK-GEKR-GRIFF-SW9 | Рукоятка | |
| 31 | Н.036.50.000 | Муфта разрывная | |
| 32 | Н.036.50.000 | Муфта разрывная | |
| 33 | Н.036.50.000 | Муфта разрывная | |
| 34 | Н.036.50.000 | Муфта разрывная | |
| 35 | Ц50.25.180.01 | Гидроцилиндр | |
| 36 | ГЦ80.320.111.000А | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
