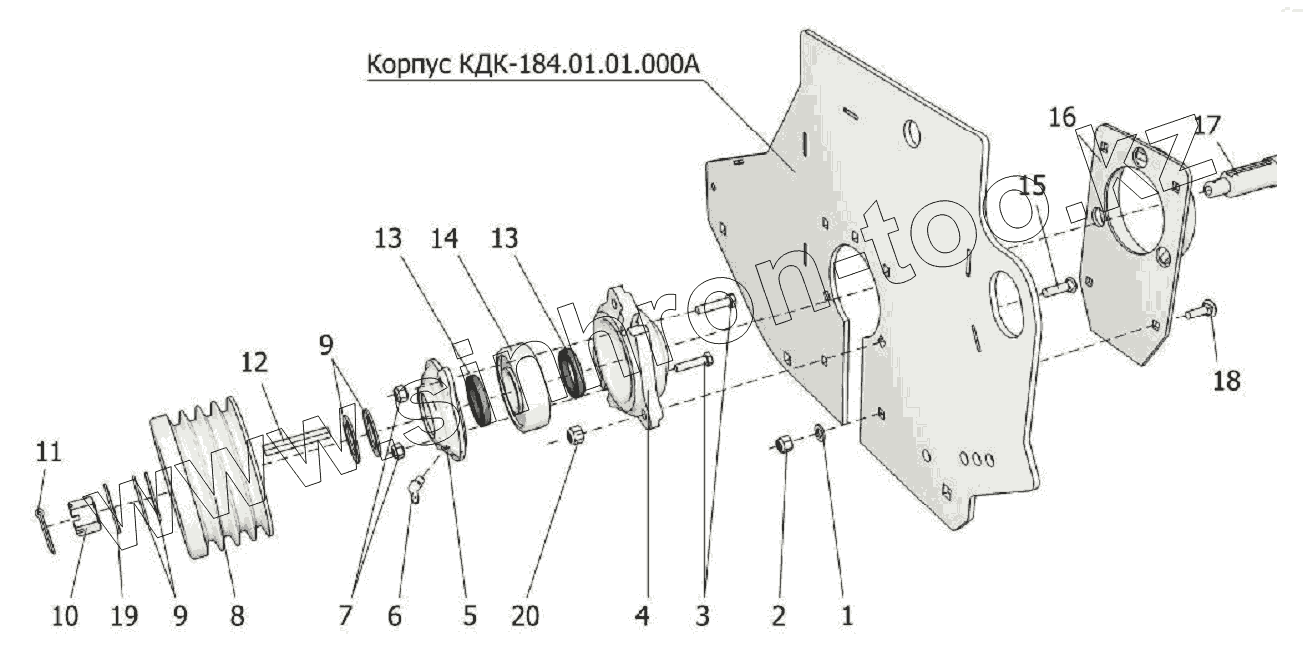

Каталог запасных частей к технике: Клевер КДК-184. Ротор (левая опора и шкив)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С12.01.019 | Шайба | |
| 2 | М12 | Гайка | |
| 3 | М10-6gх50.88.35.019 | Болт | |
| 4 | КДК-184.01.00.647 | Корпус подшипника | |
| 5 | Н.026.174А | Корпус подшипника ОСТ23.2.421-82 | |
| 6 | 2.3.45Ц6хр | Масленка | |
| 7 | М10 | Гайка | |
| 8 | КДК-184.01.00.102 | Шкив | |
| 9 | КДК-181.01.00.432 | Шайба | |
| 10 | М24х2-6Н.6.019 | Гайка | |
| 11 | 5х50.019 | Шплинт | |
| 12 | 3-12х8х70 | Шпонка | |
| 13 | I-45х65-3 | Манжета | |
| 14 | 11309 | Подшипник ГОСТ8545-75 | |
| 15 | М16-6gх55.88.35.019 | Болт | |
| 16 | КДК-181.01.00.050Б | Стенка | |
| 17 | КДК-184.01.02.010Б | Вал ротора | |
| 18 | М12х40.58.019 | Болт | |
| 19 | КДК-184.01.00.461 | Шайба | |
| 20 | М16 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
