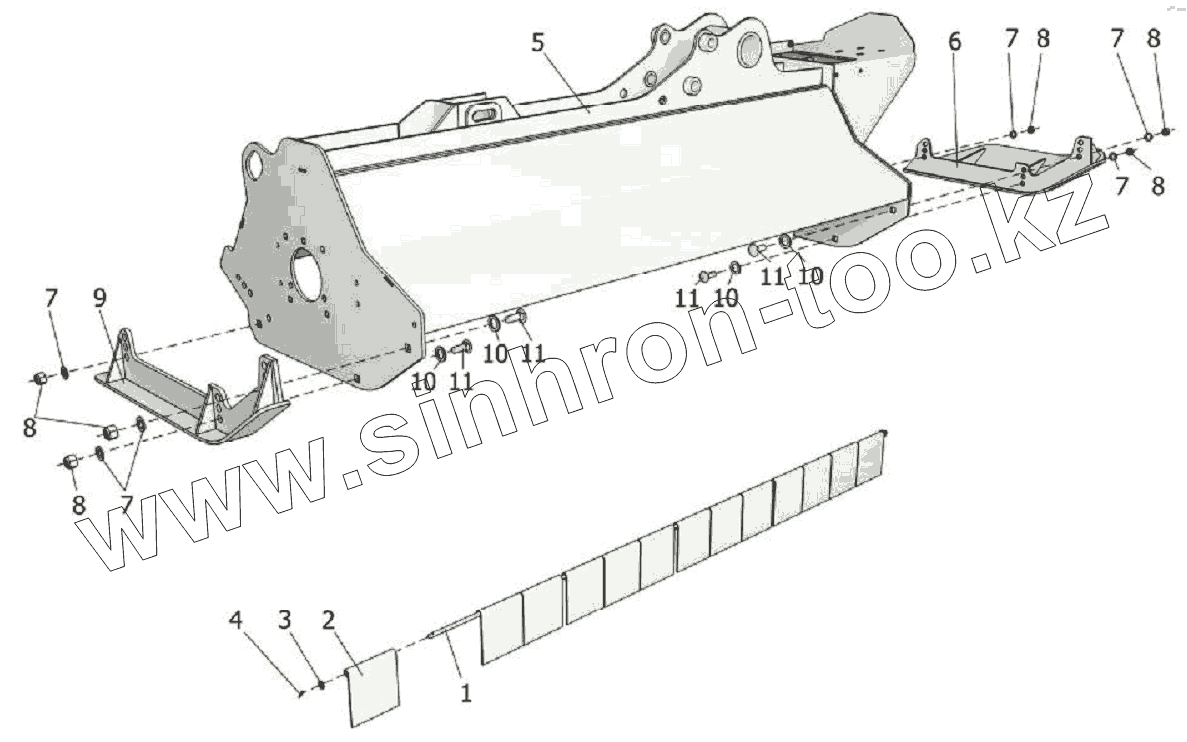

Каталог запасных частей к технике: Клевер КДК-184. Корпус и лыжи
1
2
3
4
5
6
7
7
7
7
7
7
8
8
8
8
9
10
10
10
10
11
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КДК-184.01.00.601А | Ось | |
| 2 | КСД-00.00.404Б | Петля | |
| 3 | С10.01.019 | Шайба | |
| 4 | 3,2х20.019 | Шплинт | |
| 5 | КДК-184.01.01.000А | Корпус | |
| 6 | КДК-184.01.00.090 | Опора | |
| 7 | С16.01.019 | Шайба | |
| 8 | М16 | Гайка | |
| 9 | КДК-184.01.00.080 | Опора | |
| 10 | С22.01.019 | Шайба | |
| 11 | М16х45.58.019 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
