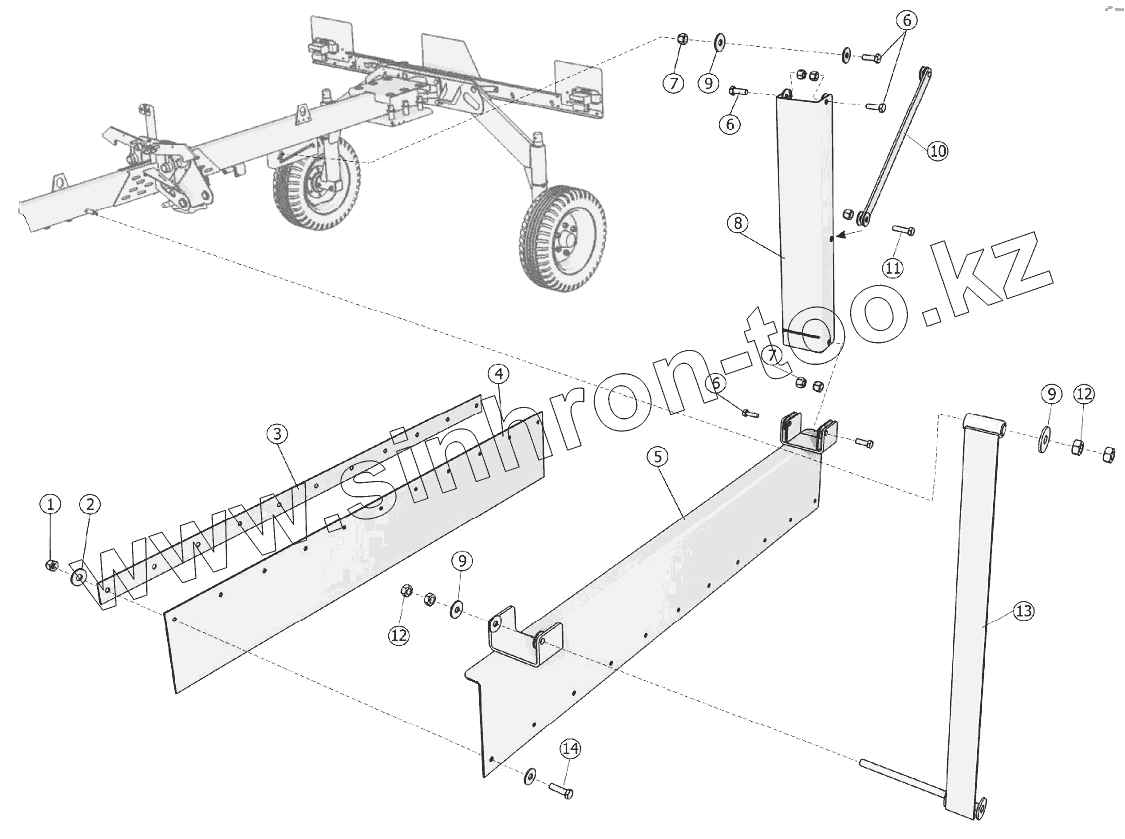

Каталог запасных частей к технике: Клевер ГРП-815. Установка среднего экрана - ГРП-815.01.04.000
1
2
3
4
5
6
6
6
7
7
8
9
9
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГайкаМ8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 2 | ШайбаC8.01.019 | Шайба C 8.01.019 | |
| 3 | ГРП-811.01.02.461 | Планка | |
| 4 | ГРП-811.01.02.001 | Тент | |
| 5 | ГРП-811.01.02.210 | Экран | |
| 6 | БолтМ12-6gx35.88.019 | Болт М12-6gx35.88.019 | |
| 7 | ГайкаМ12-6Н | Гайка М12-6Н | |
| 8 | ГРП-811.01.02.230 | Подвес задний | |
| 9 | Шайба12.01.019 | Шайба 12.01.019 | |
| 10 | ГРП-811.01.02.240 | Тяга | |
| 11 | БолтМ12-6gx45.88.019 | Болт М12-6gx45.88.019 | |
| 12 | ГайкаМ12-6H.6.019 | Гайка М12-6H.6.019 | |
| 13 | ГРП-811.01.02.220 | Подвес передний | |
| 14 | БолтМ8-6gx30.88.35.019 | Болт М8-6gx30.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
