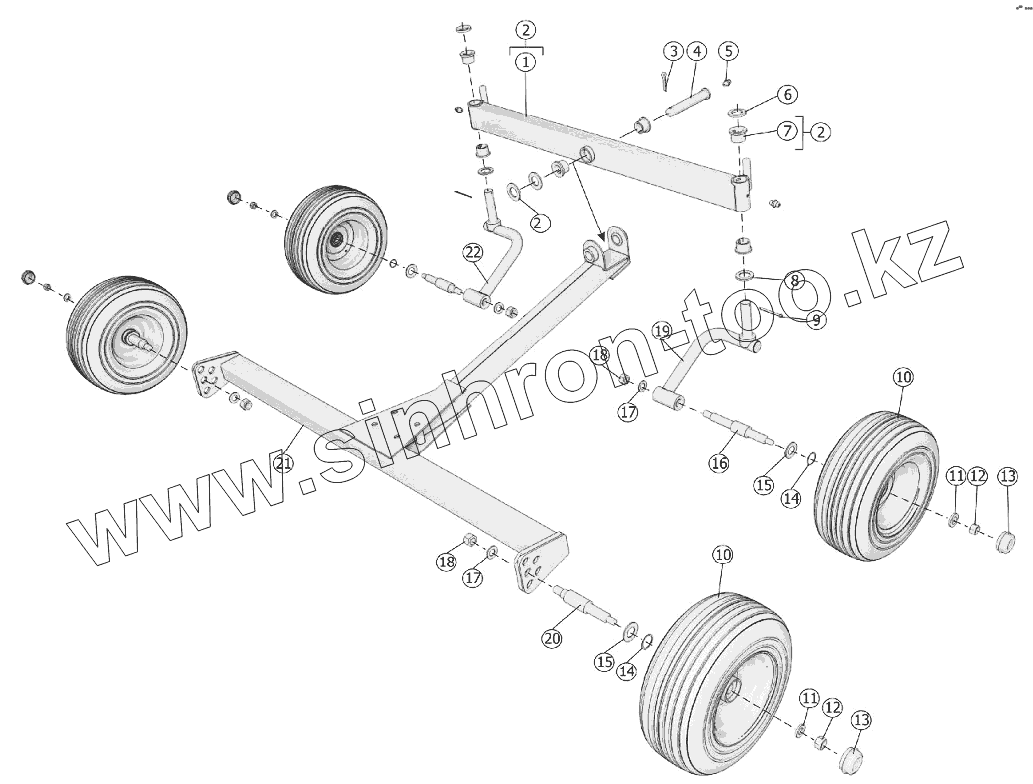

Каталог запасных частей к технике: Клевер ГРП-815. Шасси тележки ГРП-811.05.02.000А
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГРП-811.05.02.050А | Балка | |
| 2 | ГРП-811.05.02.030А | Балка передняя | |
| 3 | Шплинт8x45.019 | Шплинт8x45.019 | |
| 4 | ГРП-810.03.02.603 | Ось | |
| 5 | Масленка1.1.Ц6.хр | Масленка1.1.Ц6.хр | |
| 6 | ГРП-810.03.02.407 | Шайба | |
| 7 | OLTECF304050030 | Втулка | |
| 8 | ГРП-811.05.02.407 | Шайба | |
| 9 | Шплинт5x50.019 | Шплинт5x50.019 | |
| 10 | V-557B01-NA71J | Колесо в сборе | |
| 11 | ГРП-811.05.02.404 | Шайба | |
| 12 | ГайкаISO7042-М16-8 | Гайка ISO 7042-М16-8 | |
| 13 | КолпакCAP052PUSHON | Колпак CAP 052 PUSH ON | |
| 14 | ГРП-811.05.02.402 | Шайба | |
| 15 | ГРП-811.05.02.403 | Шайба | |
| 16 | ГРП-811.05.02.605 | Ось | |
| 17 | ШайбаА.20.01.019 | Шайба А.20.01.019 | |
| 18 | ГайкаВО7042-М20-8 | Гайка ВО 7042-М20-8 | |
| 19 | ГРП-811.05.02.040А | Труба | |
| 20 | ГРП-811.05.02.607 | Ось | |
| 21 | ГРП-811.05.02.060А | Сница | |
| 22 | ГРП-811.05.02.040А-01 | Труба | |
| 23 | ШайбаС.30.01.019 | Шайба С.30.01.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
