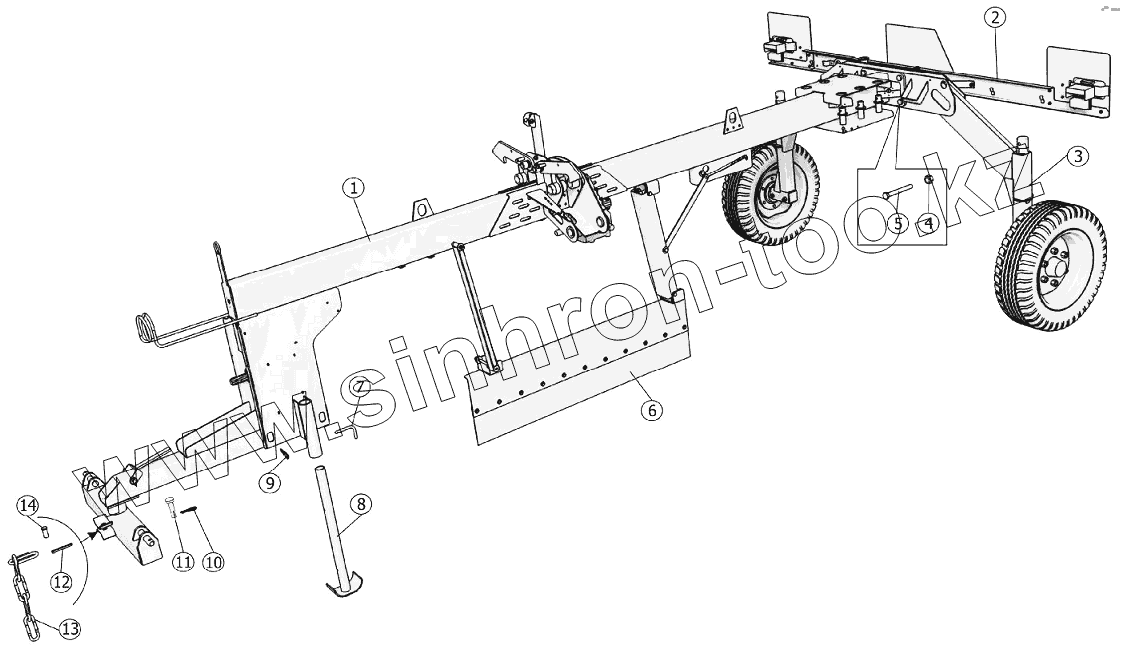

Каталог запасных частей к технике: Клевер ГРП-815. Шасси ГРП-815.01.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГРП-815.01.02.000 | Балка средняя | |
| 2 | ГРП-811.01.00.080 | Панель габаритов | |
| 3 | ГРП-815.01.03.000 | Балка задняя | |
| 4 | БолтМ20-6gx170.88.019 | Болт М20-6gx170.88.019 | |
| 5 | ГайкаМ20-6H.6.019 | Гайка М20-6H.6.019 | |
| 6 | ГРП-815.01.04.000 | Установка среднего экрана | |
| 7 | ГРП-810.01.00.602 | Упор | |
| 8 | ГРП-811.01.00.020-01 | Опора | |
| 9 | Шплинт2.3,6x50.019 | Шплинт 2.3,6x50.019 | |
| 10 | Шплинт2.3,6x40.019 | Шплинт2.3,6x40.019 | |
| 11 | КРК-02.616 | Фиксатор | |
| 12 | Шплинт5x40.019 | Шплинт 5x40.019 | |
| 13 | 142.29.00.040 | Цепь | |
| 14 | Ось6-20b12x45.35.Ц9хр | Ось 6-20b12x45.35.Ц9хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
