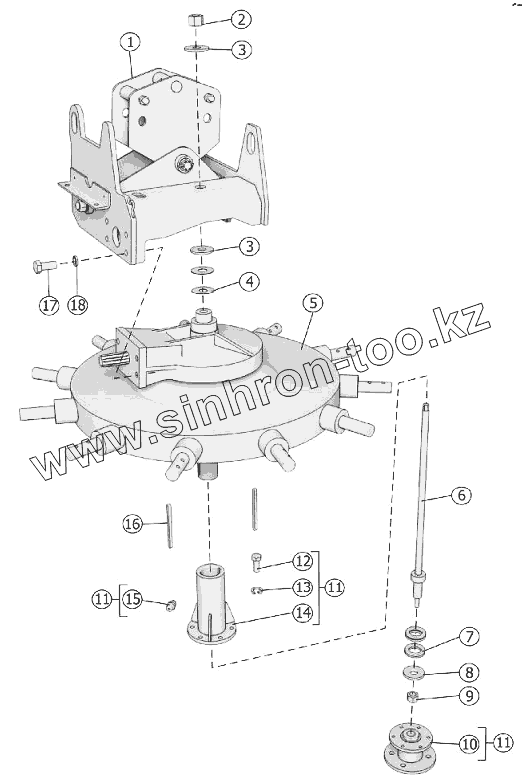

Каталог запасных частей к технике: Клевер ГРП-815. Ротор ГРП-811.05.00.050А
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГРП-811.05.01.000 | Подвеска | |
| 2 | ГРП-811.05.00.604 | Гайка М 22х1.5-6Н.8.35.019 | |
| 3 | Шайба22.01.019 | Шайба 22.01.019 | |
| 4 | ГРП-810.03.00.401 | Шайба | |
| 5 | 170-01.111.APT | Редуктор правый | |
| 6 | ГРП-811.05.00.100 | Штырь | |
| 7 | 8106Н | Подшипник | |
| 8 | ГРП-810.03.00.404 | Шайба упорная | |
| 9 | ГайкаISO7042-М16-8 | Гайка ISO 7042-М16-8 | |
| 10 | ГРП-811.05.00.080А | Фланец | |
| 11 | ГРП-811.05.00.060А | Втулка | |
| 12 | БолтМ12-6g30.88.019 | Болт М12-6g30.88.019 | |
| 13 | Шайба12T65Г019 | Шайба 12T 65Г019 | |
| 14 | ГРП-811.05.00.070А | Втулка | |
| 15 | Масленка1.1.Ц6.хр | Масленка1.1.Ц6.хр | |
| 16 | Шпонка14x9x150 | Шпонка 14x9x150 | |
| 17 | БолтМ16-6gx35.88.019 | Болт М16-6gx35.88.019 | |
| 18 | Шайба16T65Г019 | Шайба 16T 65 Г019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
