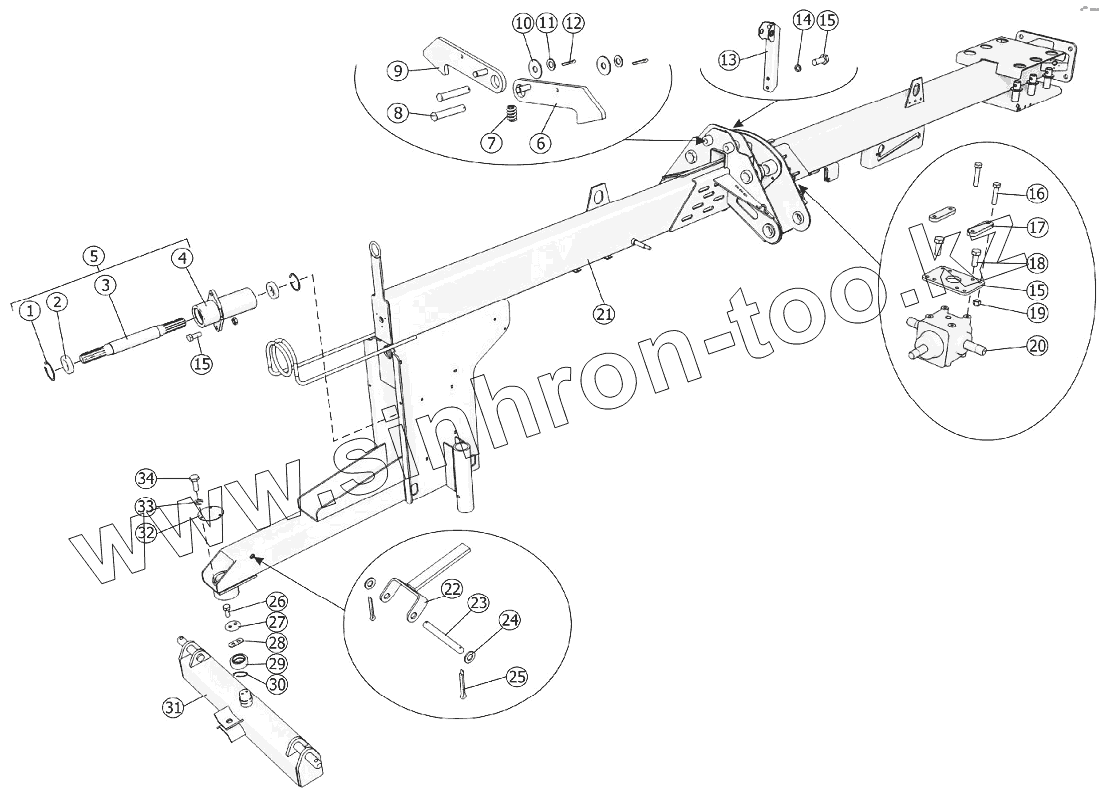

Каталог запасных частей к технике: Клевер ГРП-815. Балка средняя ГРП-815.01.02.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КольцоС68 | Кольцо С68 | |
| 2 | 160108 | 160108 | |
| 3 | ГРП-815.01.02.604 | Вал | |
| 4 | ГРП-815.01.02.060 | Корпус | |
| 5 | ГРП-815.01.02.050 | Привод | |
| 6 | ГРП-811.01.02.050 | Зацеп | |
| 7 | КРК-2,4.01.604А | Пружина | |
| 8 | Ось6-20b12x110.35.Ц9хр | Ось6-20b12x110.35.Ц9хр | |
| 9 | ГРП-811.01.02.050-01 | Зацеп | |
| 10 | Шайба20.01.019 | Шайба 20.01.019 | |
| 11 | ШайбаА.20.01.019 | Шайба А.20.01.019 | |
| 12 | Шплинт5x40.019 | Шплинт 5x40.019 | |
| 13 | ГРП-810.01.02.120 | Кронштейн | |
| 14 | Шайба12T65Г019 | Шайба 12T 65Г019 | |
| 15 | БолтМ12-6gx30.88.019 | Болт М12-6gx30.88.019 | |
| 16 | БолтМ12-6gx55.88.019 | Болт М12-6gx55.88.019 | |
| 17 | ГРП-810.01.02.421 | Накладка | |
| 18 | ГРП-810.01.02.415 | Кронштейн | |
| 19 | ГайкаМ12-6Н.6.019 | Гайка М12-6Н.6.019 | |
| 20 | 110-01.111.L | Редуктор | |
| 21 | ГРП-815.01.02.010 | Балка средняя | |
| 22 | ГРП-815.01.02.080 | Опора | |
| 23 | Ось2-16Ы2х140.35.Ц9хр | Ось2-16Ы2х140.35.Ц9хр | |
| 24 | ШайбаC.16.01.019 | Шайба C.16.01.019 | |
| 25 | Шплинт4x32.019 | Шплинт 4x32.019 | |
| 26 | БолтМ8-6gx20.88.019 | Болт М8-6gx20.88.019 | |
| 27 | ГРП-815.01.02.419 | Пластина стопорная | |
| 28 | ГРП-815.01.02.416 | Шайба | |
| 29 | ШСП40К | ШСП40К | |
| 30 | КольцоС62 | Кольцо С62 | |
| 31 | ГРП-815.01.02.040 | Поперечная балка | |
| 32 | ГРП-815.01.02.415 | Крышка | |
| 33 | Шайба6T65Г019 | Шайба 6T 65Г019 | |
| 34 | БолтМ6-6gx16.88.019 | Болт М6-6gx16.88.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
