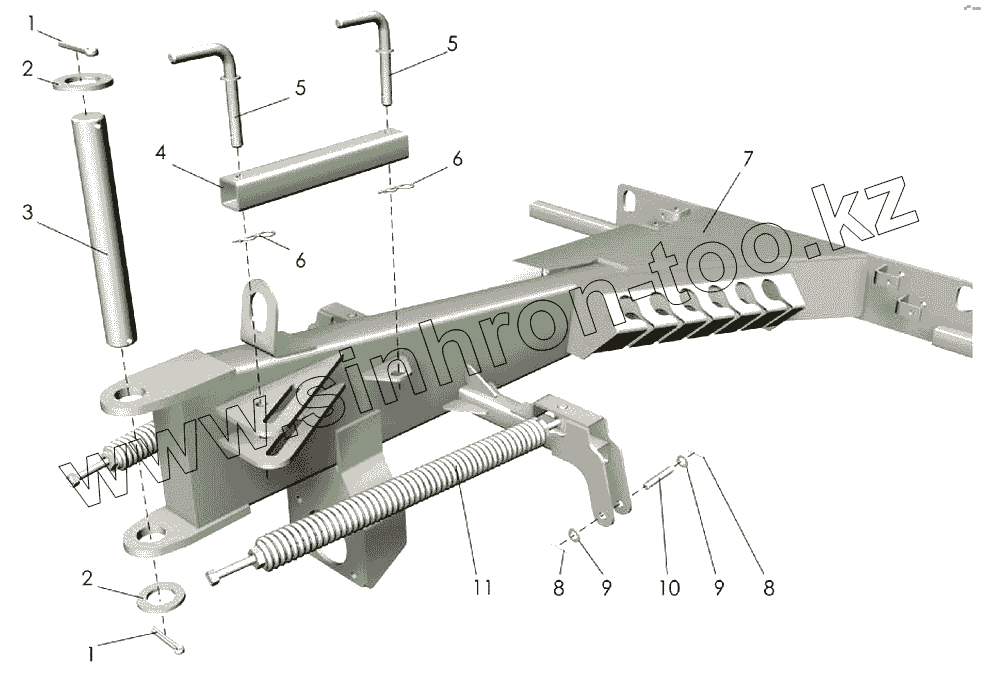

Каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Рама
1
1
2
2
3
4
5
5
6
6
7
8
8
9
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Шплинт 8х63.019 ГОСТ397-79] | Шплинт 8х63.019 ГОСТ397-79 | |
| 2 | ГРН-471.00.407 | Шайба | |
| 3 | ГРН-471.00.608 | Ось | |
| 4 | ГРН-471.00.811А | Труба | |
| 5 | ГРН-471.00.150 | Упор | |
| 6 | [Шплинт 2.2,8х40.019 ОСТ 23.2.2-79] | Шплинт 2.2,8х40.019 ОСТ 23.2.2-79 | |
| 7 | ГРН-471.03.000Б | Рама | |
| 8 | [Шплинт 3,2х25.019 ГОСТ397-79] | Шплинт 3,2х25.019 ГОСТ397-79 | |
| 9 | [Шайба С.12.01.019 ГОСТ11371-78] | Шайба С.12.01.019 ГОСТ11371-78 | |
| 10 | [Ось 2-12h11х75.35.Ц9хр ГОСТ9650-80] | Ось 2-12h11х75.35.Ц9хр ГОСТ9650-80 | |
| 11 | ГРН-471.00.010 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
