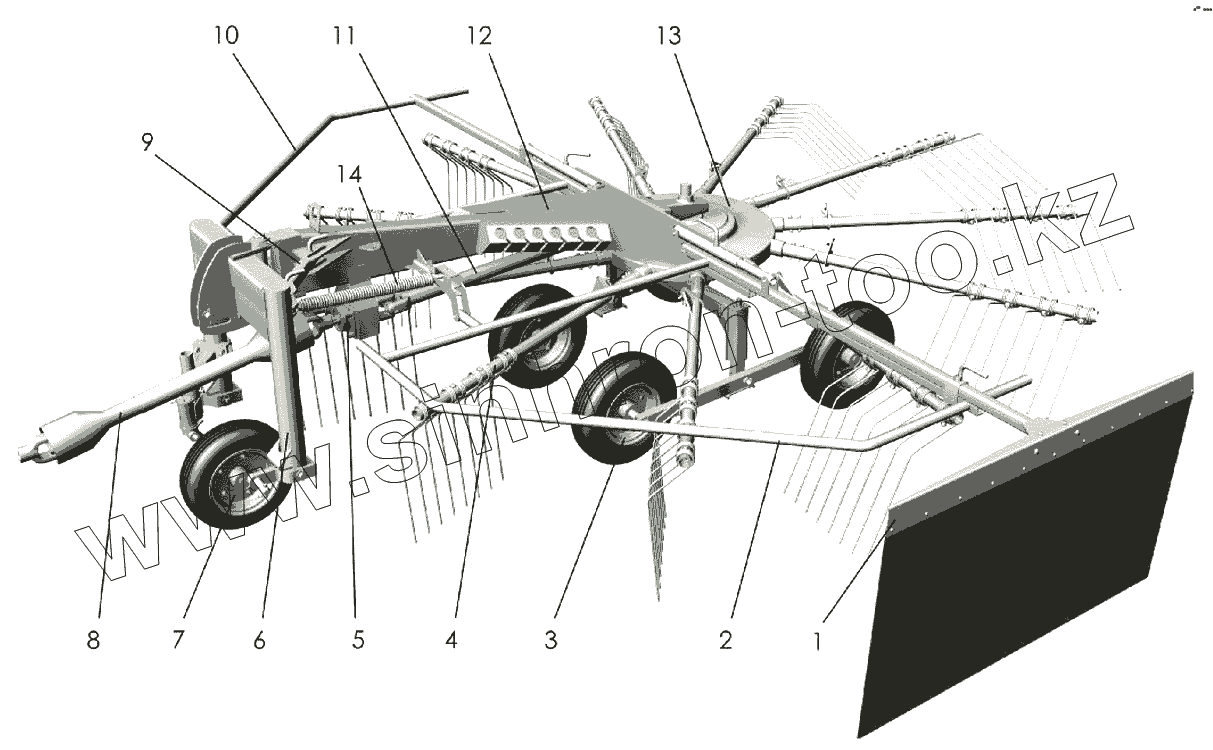

Каталог запасных частей к технике: Клевер ГРН-471 "Kolibri". Грабли ГРН-471 (общий вид)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГРН-471.06.050В | Отражатель | |
| 2 | ГРН-471.06.000А | Ограждение левое | |
| 3 | ГРН-471.02.000 | Каретка | |
| 4 | ГРН-471.01.020А | Граблина | |
| 5 | ГРН-471.00.060 | Контрпривод | |
| 6 | ГРН-471.04.000 | Навеска | |
| 7 | ГРН-471.15.000А | Колесо флюгерное | |
| 8 | В 04076 АА018624 | Карданный вал | |
| 9 | ГРН-471.00.811А | Труба | |
| 10 | ГРН-471.05.000 | Ограждение правое | |
| 11 | L 04101 АА010010 | Карданный вал | |
| 12 | ГРН-471.03.000Б | Рама | |
| 13 | ГРН-471.01.000 | Ротор | |
| 14 | ГРН-471.00.010 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
