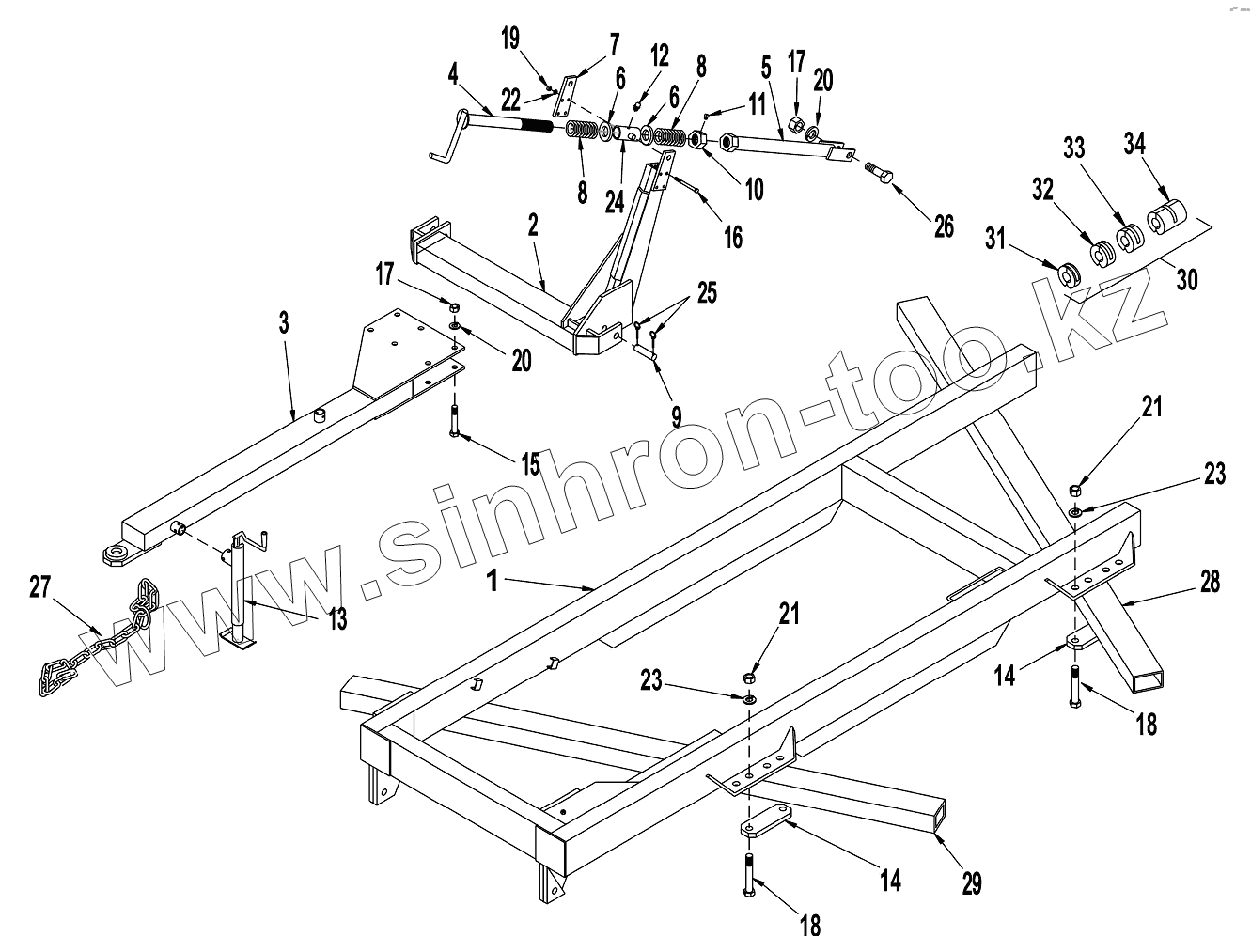

Каталог запасных частей к технике: Клевер DV-1000/600. Сница, рама, регулятор
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БВ-061.01.010 | Рама бороны | |
| 2 | БВ-061.05.020 | Перемычка | |
| 3 | БВ-061.05.010 | Сница | |
| 4 | DCA3 | Выравнивающий кривошип | |
| 5 | DCA5181 | Выравнивающий рычаг | |
| 6 | DC15 | Упорный подшипник | |
| 7 | БВ-061.05.417 | Фланец | |
| 8 | DH1 | Пружина сжатия | |
| 9 | БВ-061.05.608 | Ось | |
| 10 | DH5 | Гайка | |
| 11 | В0500105 | Монтажный болт с квадратной головкой | |
| 12 | 10GN1 | Прямой смазочный ниппель | |
| 13 | DHB5170 | Домкрат сцепного устройства | |
| 14 | БВ-061.07.401 | Пластина крепления батарей | |
| 15 | БолтМ30-6gx180.88.019 | Болт | |
| 16 | БолтМ12-6gx140.88.019 | Болт М12-6gx140.88.019 | |
| 17 | ГайкаМ30-6Н.6.019 | Гайка | |
| 18 | БолтМ30-6gx180.88.019 | Болт | |
| 19 | ГайкаМ12-6Н.8.019 | Гайка | |
| 20 | ШайбаС30.01.019 | Шайба | |
| 21 | ГайкаМ30-6Н.6.019 | Гайка | |
| 22 | ШайбаС12.01.019 | Шайба | |
| 23 | Шайба30Т.65Г.019 | Шайба | |
| 24 | DCA5184 | Трубка подшипника | |
| 25 | 2.33383 | Шплинт кольцевой | |
| 26 | БолтМ30-6gx120.88.019 | Болт | |
| 27 | D13090 | Предохранительная цепь | |
| 28 | БВ-061.07.801 | Брус батареи | |
| 29 | БВ-061.07.802 | Брус батареи | |
| 30 | С50719 | Комплект регулирования заглубления | |
| 31 | С50711 | Ограничитель глубины 1dm | |
| 32 | С50712 | Ограничитель глубины 1-1/2dm | |
| 33 | С50714 | Ограничитель глубины 2dm | |
| 34 | С50717 | Ограничитель глубины 4-1/4dm |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
