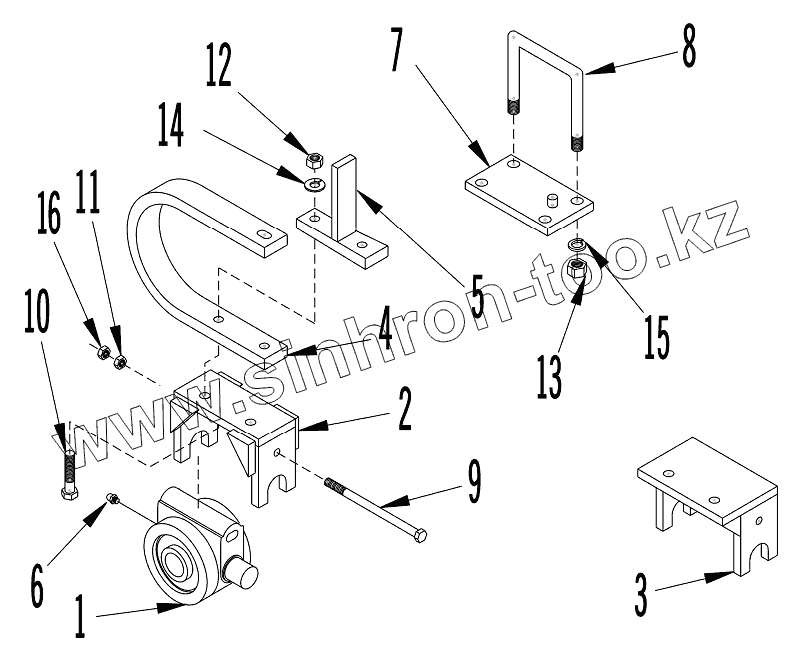

Каталог запасных частей к технике: Клевер DV-1000/600. Пружинная стойка подшипникового узла (T2-215)
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DGB9900 | Узел подшипника | |
| 2 | DGA10570 | Стандартная монтажная скоба для подшипника | |
| 3 | DGA10575 | Скоба для монтажа подшипника со смещением 2dm | |
| 3 | DGA10576 | Скоба для монтажа со смещением 3-1/2dm | |
| 4 | DG5313 | Пружинная стойка Stone Flex 1-1/4dm x 2-1/2dm | |
| 5 | DGA5338 | Упор стойки | |
| 6 | 10GN1 | Прямой смазочный ниппель | |
| 7 | DGA5327 | Пластина крепления | |
| 8 | DG5378 | U-болт 7/8dmx7dmx7-1/8dm | |
| 9 | B062100 | Болт 5/8dmx10dm | |
| 10 | В075035 | Болт 3/4dmx3-1/2dm | |
| 11 | BN062 | Гайка | |
| 12 | BN075 | Гайка | |
| 13 | BW087 | Гайка | |
| 14 | BW075L | Стопорная шайба | |
| 15 | BW087L | Стопорная шайба | |
| 16 | BN0625L | Стопорная гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
