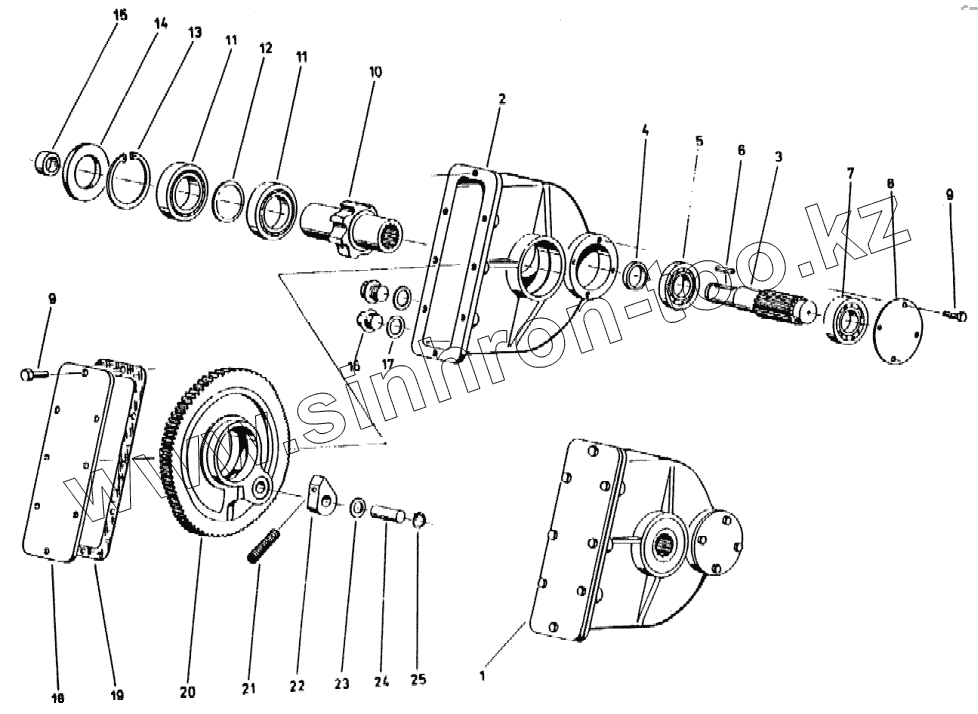

Каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Цилиндрический редуктор
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94020012760 | Цилиндрический редуктор | |
| 2 | 94700026551 | Корпус редуктора | |
| 3 | 94700026592 | Вал с прямозубой цилиндрической шестерней | |
| 4 | 94700033815 | Кольцо для уплотнения вала | |
| 5 | 94003662710 | Цилиндрический роликоподшипник | |
| 6 | 93001250008 | Призматическая шпонка | |
| 7 | 94003652067 | Радиальный шарикоподшипник | |
| 8 | 94700026607 | Крышка | |
| 9 | 1093308020 | Болт с шестигранной головкой | |
| 10 | 94700026615 | Пустотелый вал | |
| 11 | 94700032486 | Радиальный шарикоподшипник | |
| 12 | 94006608614 | Установочная шайба | |
| 13 | 93001150085 | Стопорное кольцо | |
| 14 | 94001120871 | Кольцо радиального уплотнения вала | |
| 15 | 94700032654 | Втулка | |
| 16 | 94006103761 | Запорный болт | |
| 17 | 94004100502 | Уплотнительное кольцо | |
| 18 | 94721201216 | Крышка | |
| 19 | 94020010131 | Уплотнение | |
| 20 | 94700026568 | Прямозубая цилиндрическая шестерня | |
| 21 | 94003501213 | Пружина сжатия | |
| 22 | 94700026584 | Храповая собачка | |
| 23 | 94006608542 | Установочная шайба | |
| 24 | 94700026576 | Палец | |
| 25 | 93001150012 | Стопорное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
