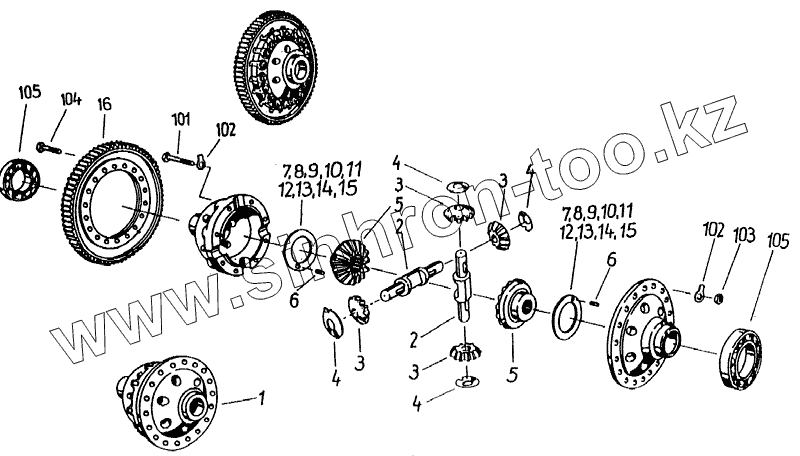

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Цилиндрическая коробка передач: дифференциал
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
101
102
102
103
104
105
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94004152587 | Корпус дифференциала | |
| 2 | 94004152595 | Ось дифференциала | |
| 3 | 94700023372 | Коническая шестерня дифференциала, 10 зубьев | |
| 4 | 94700023292 | Упорная шайба, сферическая | |
| 5 | 94700023380 | Коническая шестерня ведущего вала | |
| 6 | 94700023397 | Цилиндрический просечной штифт | |
| 7 | 94700023307 | Упорная шайба, 3,00 мм | |
| 8 | 94700023315 | Упорная шайба, 3,25 мм | |
| 9 | 94700023323 | Упорная шайба, 3,50 мм | |
| 10 | 94700023331 | Упорная шайба, 3,75 мм | |
| 11 | 94700023348 | Упорная шайба, 4,00 мм | |
| 12 | 94700023268 | Упорная шайба, 3,60 мм | |
| 13 | 94700023276 | Упорная шайба, 3,90 мм | |
| 14 | 94700023284 | Упорная шайба, 4,10 мм | |
| 15 | 94700023364 | Упорная шайба, 4,20 мм | |
| 16 | 94700023403 | Прямозубая цилиндрическая шестерня, 73 зуба | |
| 101 | 94006377631 | Болт с шестигранной головкой | |
| 102 | 93001130078 | Шайба | |
| 103 | 93001120065 | Шестигранная гайка | |
| 104 | 94006346770 | Болт с шестигранной головкой | |
| 105 | 94003652188 | Радиальный шарикоподшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
