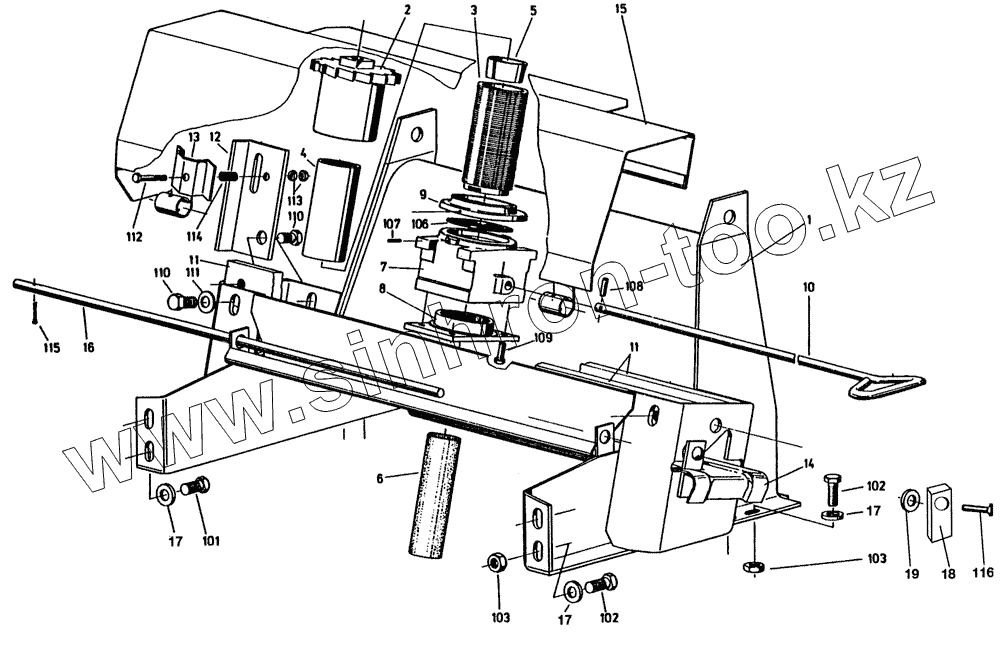

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Точильное приспособление измельчающего агрегата
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
17
18
19
101
102
102
103
103
106
107
108
109
110
110
111
112
113
114
115
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94721235418 | Траверса | |
| 2 | 94721639918 | Храповое колесо | |
| 3 | 94721640212 | Резьбовая деталь | |
| 4 | 94762158814 | Гильза | |
| 5 | 94762158718 | Стяжная гильза | |
| 6 | 94762099417 | Точильный брусок | |
| 7 | 94721640710 | Салазки | |
| 8 | 94721640911 | Плита | |
| 9 | 7216408151 | Колпачок | |
| 10 | 94721641213 | Тяга | |
| 11 | 94721235610 | Направляющая | |
| 12 | 94721640518 | Упор | |
| 13 | 94020377504 | Пластина стопорная | |
| 14 | 94020545481 | Покрывной лист | |
| 15 | 94721283337 | Кожух | |
| 16 | 94721283714 | Труба | |
| 17 | 94721244515 | Шайба | |
| 18 | 020120305 | Ловушка-фиксатор | |
| 19 | 94721236314 | Шайба | |
| 101 | 01093312025 | Болт с шестигранной головкой | |
| 102 | 01093312030 | Болт с шестигранной головкой | |
| 103 | 01093412175 | Шестигранная гайка | |
| 106 | 94001134635 | Кольцо круглого сечения | |
| 107 | 94006141412 | Просечной штифт | |
| 108 | 94006142495 | Просечной штифт | |
| 109 | 01093308020 | Болт с шестигранной головкой | |
| 110 | 01093312020 | Болт с шестигранной головкой | |
| 111 | 93001130076 | Шайба | |
| 112 | 94006301742 | Болт с шестигранной головкой | |
| 113 | 01093406100 | Шестигранная гайка | |
| 114 | 94006704085 | Пружина сжатия | |
| 115 | 94006400206 | Шплинт | |
| 116 | 94006417480 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
