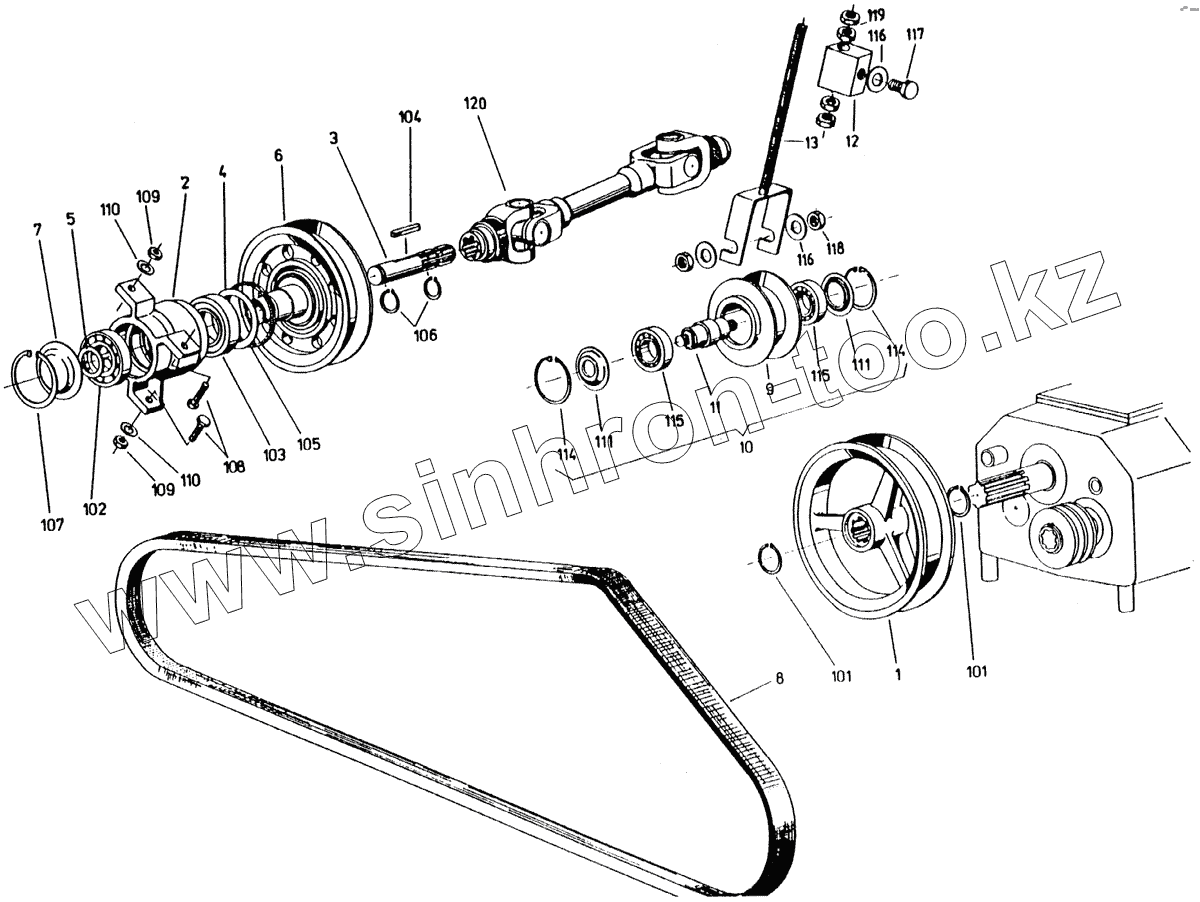

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Привод адаптеров
1
2
3
4
5
6
7
8
9
10
11
12
13
101
101
102
103
104
105
106
107
108
109
109
110
110
111
111
114
114
115
115
116
116
117
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94020899415 | Шкив клиноременной передачи, в сборе | |
| 2 | 94721231510 | Корпус | |
| 3 | 94721389514 | Вал | |
| 4 | 94721231816 | Шайба | |
| 5 | 94721389418 | Шайба | |
| 6 | 94020899616 | Шкив клиноременной передачи | |
| 7 | 94721290713 | Крышка | |
| 8 | 94020898816 | Широкий клиновой ремень для привода жатки | |
| 9 | 94020899013 | Шкив клиноременной передачи | |
| 10 | 94020889993 | Натяжной ролик, в сборе | |
| 11 | 94020889872 | Вал | |
| 12 | 94020889928 | Направляющая | |
| 13 | 94020889880 | Стяжной ходовой винт | |
| 101 | 94006451031 | Стопорное кольцо | |
| 102 | 94003652766 | Радиальный шарикоподшипник | |
| 103 | 94003666320 | Цилиндрический роликоподшипник | |
| 104 | 94003501430 | Призматическая шпонка | |
| 105 | 94009144992 | Фетровые ленты | |
| 106 | 94006450818 | Стопорное кольцо | |
| 107 | 93001150043 | Стопорное кольцо | |
| 108 | 01093312040 | Болт с шестигранной головкой | |
| 109 | 01093412175 | Шестигранная гайка | |
| 110 | 94721262910 | Шайба | |
| 111 | 94721227514 | Защитная шайба | |
| 114 | 93001150083 | Стопорное кольцо | |
| 115 | 94003652114 | Радиальный шарикоподшипник | |
| 116 | 94721219112 | Шайба | |
| 117 | 93001100151 | Болт с шестигранной головкой | |
| 118 | 94006222823 | Шестигранная гайка | |
| 119 | 94006201843 | Шестигранная гайка | |
| 120 | 94763700216 | Карданный вал для передачи вращения при больших углах |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
