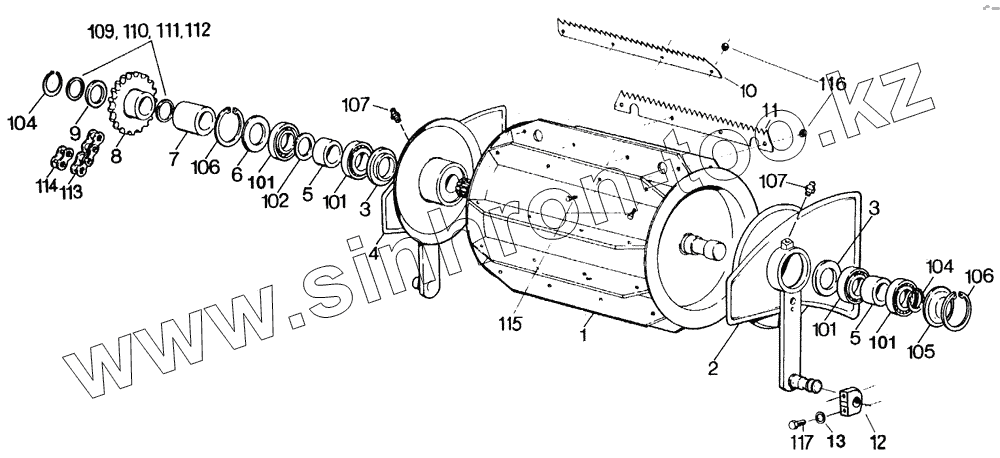

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: верхний питающий валец
1
2
3
3
4
5
5
7
8
9
10
11
12
13
101
101
101
101
102
104
104
105
106
106
107
107
109
110
111
112
113
114
115
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94762056214 | Верхний питающий валец | |
| 2 | 94761114314 | Плечо, правое | |
| 3 | 94721227514 | Защитная шайба | |
| 4 | 94762056616 | Плечо,левое | |
| 5 | 94721635416 | Распорная труба | |
| 7 | 94721639411 | Распорная гильза | |
| 8 | 94020548685 | Звездочка, 19 зубьев | |
| 9 | 94020542173 | Установочная шайба толщиной 4 мм | |
| 10 | 94762128214 | Планка, зубчатая | |
| 11 | 94762128310 | Планка, зубчатая | |
| 12 | 94721225512 | Подшипниковая стойка | |
| 13 | 94721244515 | Шайба | |
| 101 | 94003652114 | Радиальный шарикоподшипник | |
| 102 | 94006625205 | Установочная шайба толщиной 1,5 мм | |
| 104 | 93001150022 | Стопорное кольцо | |
| 105 | 94721290617 | Крышка | |
| 106 | 93001150083 | Стопорное кольцо | |
| 107 | 93000007069 | Пресс-масленка с конической головкой | |
| 109 | 94700041944 | Установочная шайба толщиной 0,5 мм | |
| 110 | 94006608630 | Шайба установочная толщиной 1,0 мм | |
| 111 | 94006609535 | Установочная шайба толщиной 2,0 мм | |
| 112 | 94006609061 | Установочная шайба толщиной 0,2 мм | |
| 113 | 94006806837 | Роликовая цепь | |
| 114 | 94006816051 | Соединительное звено | |
| 115 | 94006302823 | Болт с шестигранной головкой (аустенит) | |
| 116 | 94006213203 | Шестигранная гайка (аустенит) | |
| 117 | 01093312025 | Болт с шестигранной головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
