Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: прессующие вальцы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
18
19
101
101
101
101
101
101
102
102
102
102
103
103
103
103
104
104
105
105
106
108
109
110
111
112
113
114
115
116
117
118

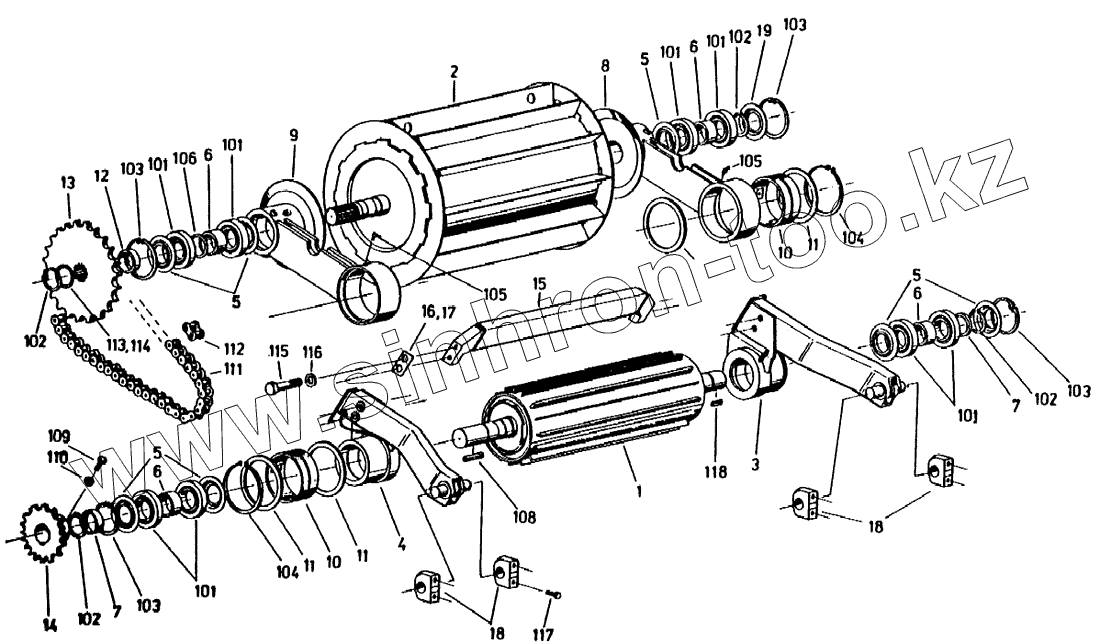

Позиция на иллюстрации Заводской номер детали Название детали
1 94721621017 Прессующий валец
2 94762059217 Подпрессовывающий валец
2 94721621812 Подпрессовывающий валец
3 94020885233 Качающийся рычаг, справа
4 94020885098 Качающийся рычаг, слева
5 94721227514 Защитная шайба
6 94721635416 Распорная труба
7 94721635512 Распорное кольцо
8 94020540397 Связующее звено, справа
9 94020540372 Связующее звено, слева
10 94020548226 Втулка
11 94721636714 Шайба
12 94020540364 Распорная гильза
13 94020539467 Звездочка, 27 зубьев
14 94020548765 Звездочка, 15 зубьев
15 94020885290 Поперечная связь
16 94020885426 Прокладка
17 94020885401 Прокладка
18 94721225512 Подшипниковая стойка
19 94721290617 Крышка
101 94003652114 Радиальный шарикоподшипник
102 93001150022 Стопорное кольцо
103 93001150083 Стопорное кольцо
104 93001150095 Стопорное кольцо
105 93000007580 Пресс-масленка с конической головкой
106 94006625205 Установочная шайба толщиной 1,5 мм
108 94003501592 Призматическая шпонка
109 01093310025 Болт с шестигранной головкой
110 01093410150 Шестигранная гайка
111 94006806820 Роликовая цепь
112 94006816051 Соединительное звено
113 94006609061 Установочная шайба толщиной 0,2 мм
114 94700041944 Установочная шайба толщиной 0,5 мм
115 94006365113 Болт с шестигранной головкой
116 94006513616 Шайба
117 01093312025 Болт с шестигранной головкой
118 3501535 Призматическая шпонка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
