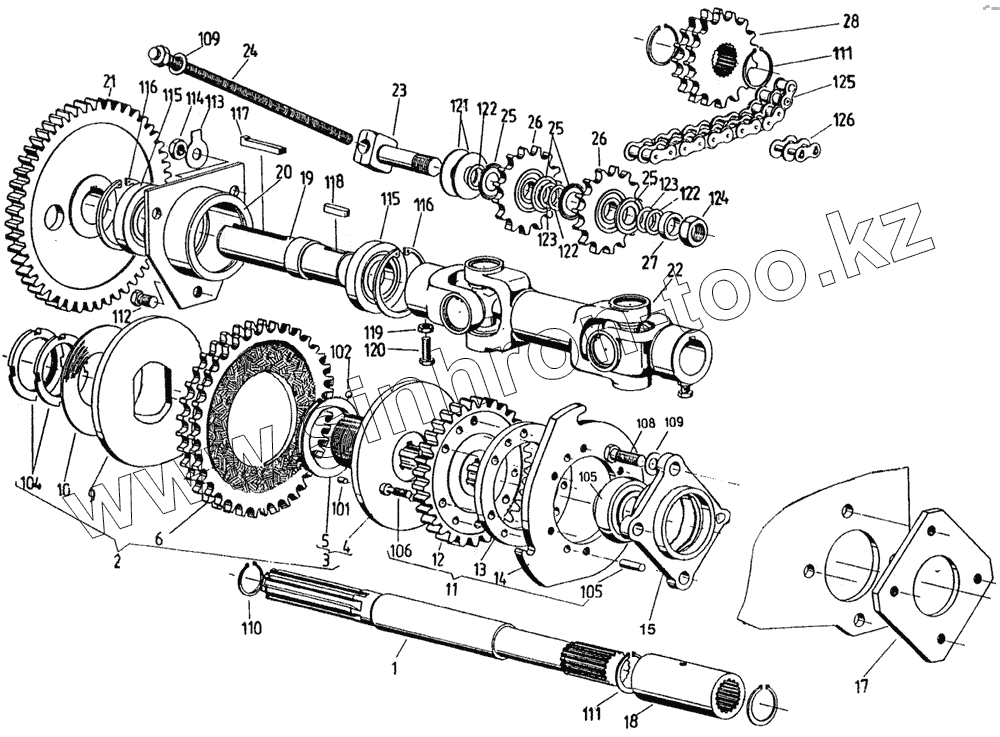

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Фрикционная муфта: привода питающего аппарата
1
2
3
4
5
6
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
25
25
26
26
27
28
101
102
104
105
105
106
108
109
109
110
111
111
112
113
114
115
115
116
116
117
118
119
120
121
122
122
122
123
123
124
125
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 94762156917 | Вал | |
| 2 | 94762169013 | Фрикционная муфта, 60 кГм | |
| 3 | 94721601913 | Деталь муфты, в сборе | |
| 4 | 72160214 | Деталь муфты | |
| 5 | 94721602110 | Установочное кольцо | |
| 6 | 94762166517 | Двухрядная звездочка, а сборе | |
| 9 | 94721602818 | Плита | |
| 10 | 94020303393 | Тарельчатая пружина | |
| 11 | 94762063117 | Прямозубая цилиндрическая шестерня, в сборе | |
| 12 | 94762062011 | Прямозубая цилиндрическая шестерня | |
| 13 | 94762060612 | Кольцо | |
| 14 | 94762063213 | Фиксирующая шайба | |
| 15 | 94003662911 | Вертикальный подшипник | |
| 17 | 94721524112 | Плита | |
| 18 | 94721654314 | Гильза | |
| 19 | 94721376518 | Вал | |
| 20 | 94020542671 | Корпус подшипника | |
| 21 | 94020539772 | Прямозубая цилиндрическая шестерня | |
| 22 | 94004137024 | Короткий двухкарданный вал | |
| 23 | 94020347154 | Палец | |
| 24 | 94721277314 | Ходовой винт | |
| 25 | 94020311594 | Шайба защитная | |
| 26 | 94020311578 | Звездочка, 15 зубьев | |
| 27 | 94721403016 | Распорная втулка | |
| 28 | 94020885844 | Звездочка, 17 зубьев | |
| 101 | 94006120336 | Цилиндрический штифт | |
| 102 | 94003672054 | Самоустанавливающийся подшипник | |
| 104 | 94006230575 | Шлицевая гайка | |
| 105 | 94006121626 | Цилиндрический штифт | |
| 106 | 93001110182 | Болт с цилиндрической головкой | |
| 108 | 01093312045 | Болт с шестигранной головкой | |
| 109 | 93001130076 | Шайба | |
| 110 | 94006450770 | Стопорное кольцо | |
| 111 | 93001150022 | Стопорное кольцо | |
| 112 | 006389081 | Болт с шестигранной головкой | |
| 113 | 94006460200 | Шайба | |
| 114 | 01093412175 | Шестигранная гайка | |
| 115 | 94003652114 | Радиальный шарикоподшипник | |
| 116 | 93001150083 | Стопорное кольцо | |
| 117 | 94003502497 | Шпонка с головкой | |
| 118 | 94003501535 | Призматическая шпонка | |
| 119 | 01093410150 | Шестигранная гайка | |
| 120 | 01093310025 | Болт с шестигранной головкой | |
| 121 | 94721279115 | Шайба | |
| 122 | 94006608526 | Установочная шайба | |
| 123 | 94006608542 | Установочная шайба | |
| 124 | 94006214985 | Шестигранная гайка | |
| 125 | 94006803168 | Роликовая цепь | |
| 126 | 006816035 | Соединительное звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
