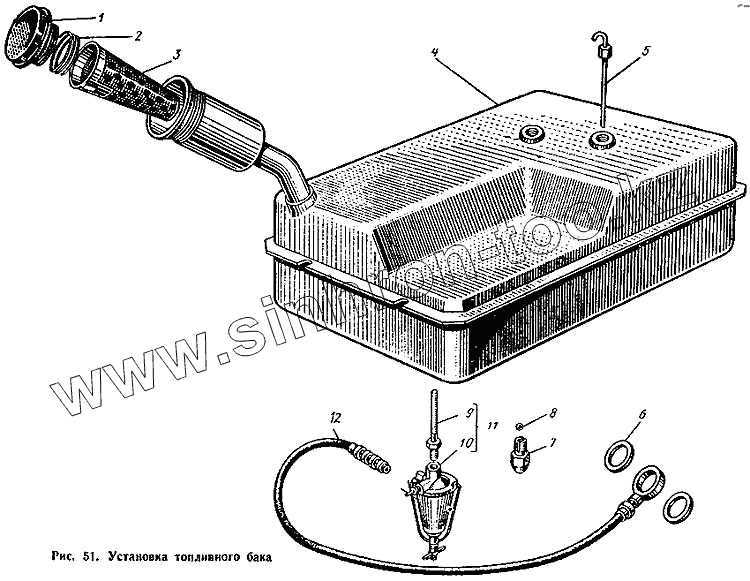

Каталог запасных частей к технике: ХЗТСШ Т-16М. Установка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДСШ14.46.106 | ДСШ14.46.106 | Прокладка под бак | |
| СШ20.46.130 | СШ20.46.130 | Скоба | |
| СШ20.46.001-3 | СШ20.46.001-3 | Установка топливного бака | |
| ШШ-11 | ШШ-11 | Шайба штампованная | |
| БНП-М10х30 | БНП-М10х30 | Болт | |
| 1 | 74.50.042-2А | Крышка топливного бака в сборе | |
| 2 | 75.50.115 | Пружина | |
| 3 | 75.50.015 | Фильтр в сборе | |
| 4 | СШ20.46.022-3 | Корпус топливного бака в сборе | |
| 5 | СШ20.46.078-1 | Линейка мерная в сборе | |
| 6 | Д16.16.117 | Прокладка поворотного угольника | |
| 7 | ДВСШ16.46.116 | Ниппель | |
| 8 | БVI8.731 | Шарик | |
| 9 | Т16.46.052 | Фильтр сетчатый в сборе | |
| 10 | Т16.46.051 | Фильтр-отстойник | |
| 11 | Т16.46.044-А | Фильтр-отстойник в сборе | |
| 12 | СШ20.46.036-А | Трубка от топливного крана к топливному фильтру |
