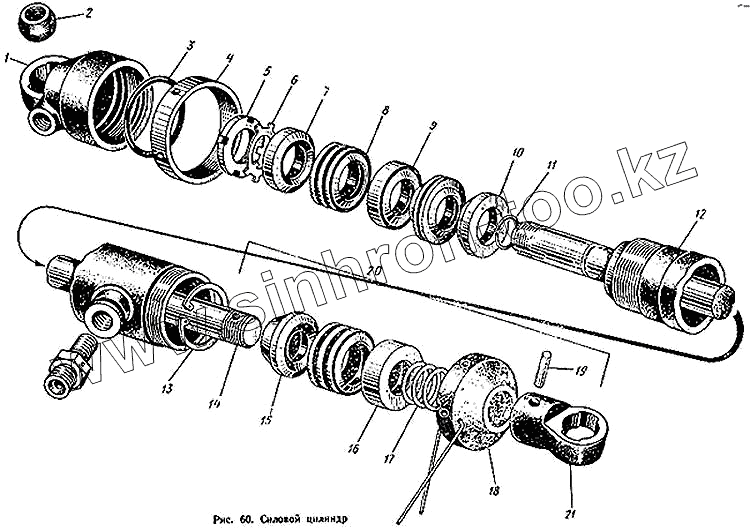

Каталог запасных частей к технике: ХЗТСШ Т-16М. Силовой цилиндр
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДСШ14.56.001 | ДСШ14.56.001 | Цилиндр силовой в сборе | |
| 1 | ДСШ14.56.114 | Крышка цилиндра | |
| 2 | ДСШ14.56.115 | Вкладыш | |
| 3 | ДСШ14.56.116 | Кольцо уплотнительное | |
| 4 | ДСШ14.56.120-1 | Контргайка | |
| 5 | ТН-М20х1,5 | Гайка | |
| 6 | ДСШ14.56.119-1 | Шайба стопорная | |
| 7 | ДСШ14.56.106 | Кольцо поршня нажимное | |
| 8 | ДСШ14.56.117 | Манжета уплотнительная | |
| 9 | ДСШ14.56.105 | Кольцо поршня внутреннее | |
| 10 | ДСШ14.56.104 | Кольцо поршня опорное | |
| 11 | ДСШ14.56.107 | Кольцо штока пружинное | |
| 12 | ДСШ14.56.021 | Цилиндр в сборе | |
| 13 | ДСШ14.56.111 | Кольцо цилиндра пружинное | |
| 14 | ДСШ14.56.103-1 | Шток | |
| 15 | ДСШ14.56.108 | Кольцо уплотнения штока опорное | |
| 16 | ДСШ14.56.109 | Кольцо уплотнения штока нажимное | |
| 17 | ДСШ14.56.110 | Кольцо очистительное | |
| 18 | ДСШ14.56.112-1 | Гайка накидная | |
| 19 | ЗП-6х40 | Заклепка | |
| 20 | ДСШ14.56.022 | Шток в сборе | |
| 21 | ДСШ14.56.121 | Головка штока |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
