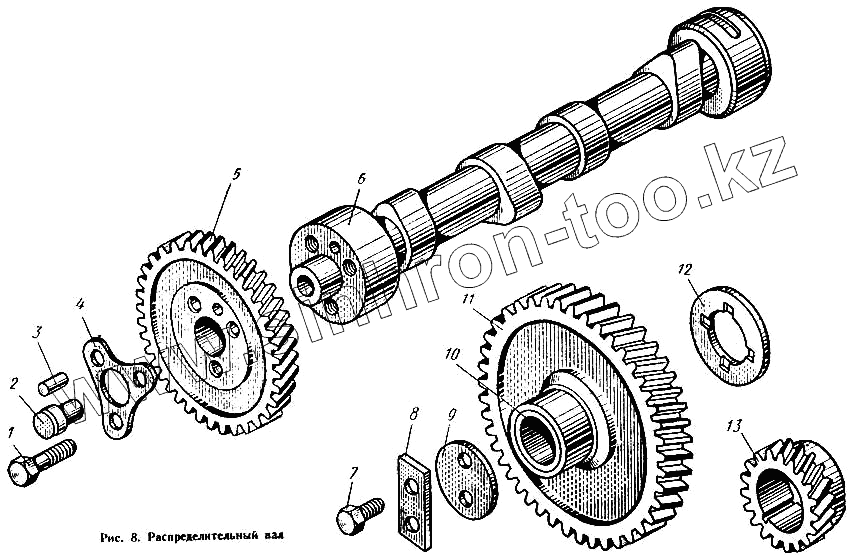

Каталог запасных частей к технике: ХЗТСШ Т-16М. Распределительный вал
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д21-1006010 | Д21-1006010 | Вал распределительный в сборе | |
| Д37М-1006240 | Д37М-1006240 | Шестерня распределительная промежуточная в сборе | |
| 1 | БНП-М8х30 | Болт | |
| 2 | Д30-1006025 | Подпятник упорный | |
| 3 | Д30-1006217 | Штифт | |
| 4 | Д30-1006027-А | Шайба замковая | |
| 5 | Д30-1006214 | Шестерня распределительная ведомая | |
| 6 | Д21-1006015 | Вал распределительный | |
| 7 | БНП-М8х16 | Болт | |
| 8 | Д30-1006257-А | Шайба замковая | |
| 9 | Д37М-1006254 | Шайба упорная | |
| 10 | Д30-1006246-А | Втулка промежуточной шестерни | |
| 11 | Д37М-1006244 | Шестерня промежуточная | |
| 12 | Д30-1006255 | Шайба промежуточной шестерни упорная | |
| 13 | Д30-1006285 | Шестерня распределительная ведущая |
