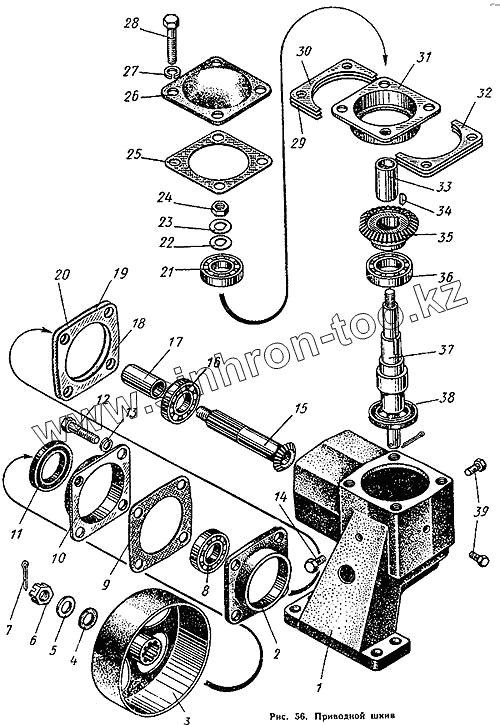

Каталог запасных частей к технике: ХЗТСШ Т-16М. Приводной шкив
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГПШ-М14 | ГПШ-М14 | Гайка | |
| Т16.52.105 | Т16.52.105 | Втулка распорная | |
| ДСШ14.52.021 | ДСШ14.52.021 | Шкив приводной в сборе | |
| ШП-14Н | ШП-14Н | Шайба пружинная | |
| 1 | ДСШ14.52.101 | Корпус шкива приводного | |
| 2 | ДСШ14.52.112 | Стакан подшипника малый | |
| 3 | ДСШ14.52.024 | Шкив в сборе | |
| 4 | Т16.52.103 | Кольцо уплотнительное | |
| 5 | ДСШ14.52.124-А | Шайба | |
| 6 | ГПН-М18х1,5 | Гайка прорезная | |
| 7 | Ш-4х40 | Шплинт | |
| 8 | ГПЗ-306 | Шарикоподшипник | |
| 9 | ДСШ14.52.117 | Прокладка корпуса уплотнений | |
| 10 | ДСШ14.52.116 | Корпус уплотнения | |
| 11 | АСК-45х65х9 | Сальник каркасный | |
| 12 | БНП-М8х30 | Болт | |
| 13 | ШП-8Н | Шайба пружинная | |
| 14 | ПК-1/4" | Пробка коническая шестигранная | |
| 15 | ДСШ14.52.111 | Вал ведомый шкива приводного | |
| 16 | ГПЗ-406 | Шарикоподшипник | |
| 17 | ДСШ14.52.118 | Втулка распорная | |
| 18 | ДСШ14.52.113-1 | Прокладка регулировочная малая | |
| 19 | ДСШ14.52.114-1 | Прокладка регулировочная малая | |
| 20 | ДСШ14.52.115-1 | Прокладка регулировочная малая | |
| 21 | ГПЗ-306 | Шарикоподшипник | |
| 22 | ДСШ14.52.124-А | Шайба | |
| 23 | ДСШ14.37.120 | Шайба стопорная | |
| 24 | ГПШ-М18х1,5 | Гайка | |
| 25 | ДСШ14.52.110 | Прокладка крышки | |
| 26 | ДСШ14.52.109 | Крышка подшипника | |
| 27 | ШП-8Н | Шайба пружинная | |
| 28 | БНП-М8х30 | Болт | |
| 29 | ДСШ14.52.106-1 | Прокладка регулировочная большая | |
| 30 | ДСШ14.52.107-1 | Прокладка регулировочная большая | |
| 31 | ДСШ14.52.105 | Стакан подшипника большой | |
| 32 | ДСШ14.52.108-1 | Прокладка регулировочная большая | |
| 33 | ДСШ14.52.104 | Втулка распорная ведущего вала | |
| 34 | ДСШ14.57.103 | Шпонка сегментная | |
| 35 | ДСШ41.52.103 | Шестерня ведущая | |
| 36 | ГПЗ-307 | Шарикоподшипник | |
| 37 | ДСШ14.52.102-1 | Вал ведущий шкива приводного | |
| 38 | АСК-45х65х9 | Сальник каркасный | |
| 39 | ПК-1/2" | Пробка резьбовая коническая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
