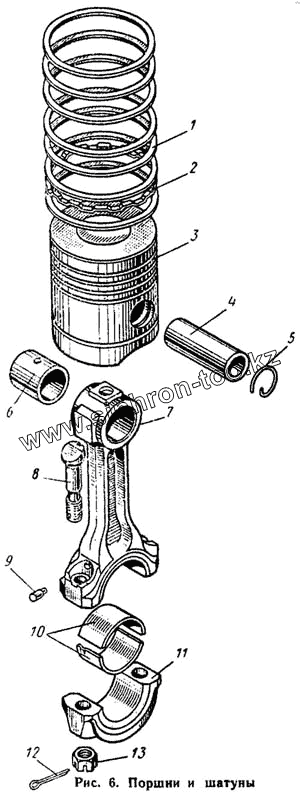

Каталог запасных частей к технике: ХЗТСШ Т-16М. Поршни и шатуны
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д37М-1004154-А2 | Д37М-1004154-А2 | Вкладыш нижней головки шатуна | |
| Д37М-1004100-А2 | Д37М-1004100-А2 | Шатун с крышкой в сборе | |
| Д37М-1004010-А | Д37М-1004010-А | Поршень и шатун двигателя в сборе | |
| Д21-1004021-А1Р | Д21-1004021-А1Р | Поршень диаметром 105,7 мм | |
| Д21-1004150-А3 | Д21-1004150-А3 | Комплект шатунных вкладышей (машинокомплект) для запасных частей | |
| Д21-1004060-А2 | Д21-1004060-А2 | Комплект поршневых колец Д21(машинокомплект) для запасных частей | |
| Д37М-1004083 | Д37М-1004083 | Кольцо поршневое маслосъемное верхнее | |
| Д37М-1004082 | Д37М-1004082 | Кольцо поршневое маслосъемное | |
| Д37М-1004063 | Д37М-1004063 | Кольцо поршневое компрессионное | |
| Д21-1004150-А3Р1 | Д21-1004150-А3Р1 | Вкладыши шатуна диаметром 64,5 мм | |
| Д21-1004150-А3Р2 | Д21-1004150-А3Р2 | Вкладыши шатуна диаметром 64,0 мм | |
| Д21-1004150-А3Р3 | Д21-1004150-А3Р3 | Вкладыши шатуна диаметром 63,5 мм | |
| Д21-1004150-А3Р4 | Д21-1004150-А3Р4 | Вкладыши шатуна диаметром 63,0 мм | |
| Д37М-1004182-Г | Д37М-1004182-Г | Болт шатунный | |
| Д37М-1004062 | Д37М-1004062 | Кольцо поршневое компрессионное верхнее | |
| 1 | Д21-1004060-А1 | Комплект поршневых колец двигателя Д21(машинокомплект) | |
| 2 | Д37М-1004086 | Расширитель осевой маслосъемного кольца | |
| 3 | Д21-1004021-А1 | Поршень диаметром 105,0 мм | |
| 4 | Д37М-1004042 | Палец поршневой | |
| 5 | Д37М-1004052-А1 | Кольцо стопорное поршневого пальца | |
| 6 | Д37М-1004115 | Втулка верхней головки шатуна | |
| 7 | Д37М-1004112-В | Шатун | |
| 8 | Д37М-1004181-Б | Болт шатунный с гайкой в сборе | |
| 9 | Д37М-1004188 | Штифт | |
| 10 | Д37М-1004151-А2 | Комплект вкладышей нижней головки шатуна | |
| 11 | Д37М-1004125-В | Крышка нижней головки шатуна | |
| 12 | Ш-3,2х25 | Шплинт | |
| 13 | Д37М-1004183 | Гайка шатунного болта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
