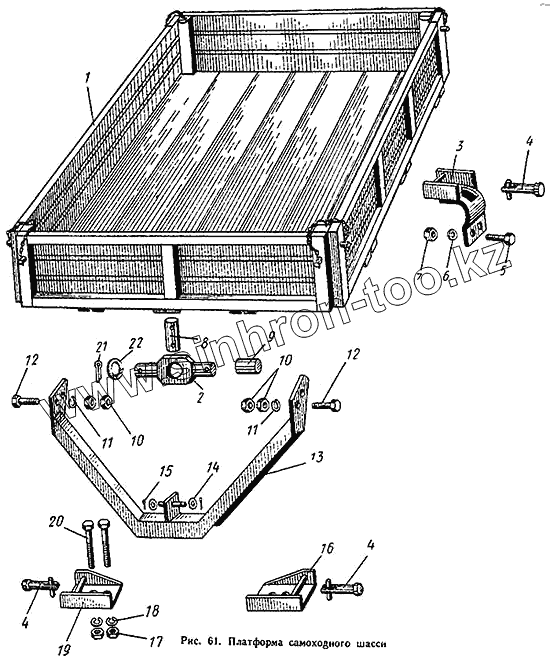

Каталог запасных частей к технике: ХЗТСШ Т-16М. Платформа самоходного шасси
1
2
3
4
4
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Т16.59.022 | Т16.59.022 | Устройство подъемное | |
| ЗП-19х55 | ЗП-19х55 | Заклепка с полукруглой головкой | |
| 1 | Т16.59.021-А | Платформа в сборе | |
| 2 | ПШС-510 | Ось цилиндров | |
| 3 | Т16.59.025-А | Кронштейн задний | |
| 4 | Т16.59.031 | Штырь в сборе | |
| 5 | БНП-М20х100 | Болт | |
| 6 | ПШ-20Н | Шайба пружинная | |
| 7 | ГПШ-М20 | Гайка | |
| 8 | ПШС-601 | Ось платформы | |
| 9 | ПШС-802А | Втулка распорная | |
| 10 | ГПШ-М20 | Гайка | |
| 11 | ПШ-20Н | Шайба пружинная | |
| 12 | БНП-М20х100 | Болт | |
| 13 | Т16.59.026 | Кронштейн цилиндра | |
| 14 | ШШ-19 | Шайба штампованная | |
| 15 | Ш-4х32 | Шплинт | |
| 16 | Т16.59.028-1А | Кронштейн передний левый | |
| 17 | ГПШ-М16 | Гайка | |
| 18 | ШП-16Н | Шайба пружинная | |
| 19 | Т16.59.029-1А | Кронштейн передний правый | |
| 20 | БНП-М16х140 | Болт | |
| 21 | Ш-6,3х40 | Шплинт | |
| 22 | ШШ-19 | Шайба штампованная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
