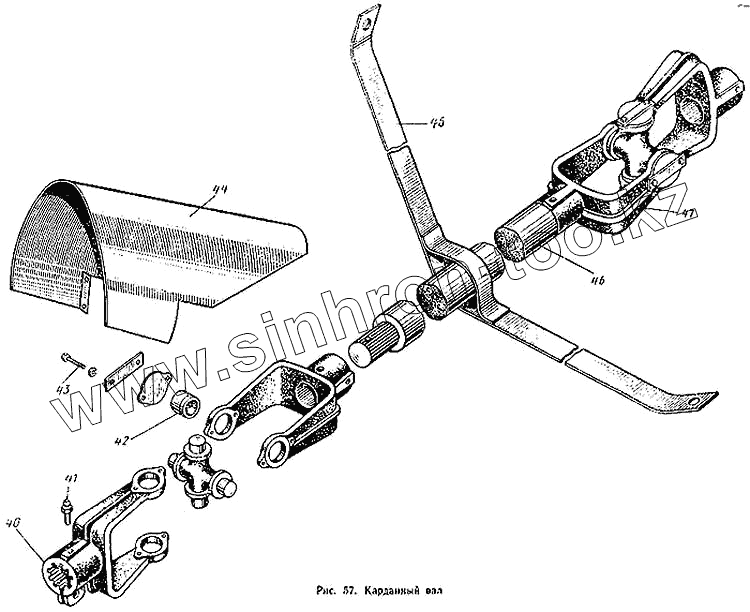

Каталог запасных частей к технике: ХЗТСШ Т-16М. Карданный вал

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Т-16М (1991)

Схема > Не выбрано Каркас с тентом, мягкими боковинами и задней стенкой Сиденье Обшивка трактора Платформа самоходного шасси Двигатель Д21 (вид справа) Указатель конструктивных групп и подгрупп двигателя Д21 Остов двигателя Головка цилиндра Поршни и шатуны Коленчатый вал и маховик Распределительный вал Клапаны и толкатели клапанов Установка двигателя Управление двигателем Трубопровод впускной и выпускной Декомпрессор Топливопроводы Фильтры грубой и тонкой очистки топлива Фильтр воздушный Топливный насос и привод Форсунка Установка топливного бака Глушитель выхлопа Вентилятор системы охлаждения Масляный картер двигателя Приемник масляного насоса. Насос масляный Фильтр масляный Маслопроводы Главное сцепление и вал отбора мощности Главное сцепление и вал отбора мощности Коробка передач и дифференциал Коробка передач и дифференциал Коробка передач и дифференциал Коробка передач и дифференциал Коробка передач и дифференциал Конечные передачи Приводной шкив Карданный вал Передний мост Передний мост Передний мост Передний мост Рама Заднее колесо Рулевое управление Рулевое управление Управление сцеплением и тормозами Рукава с тормозами Рукава с тормозами Генератор Электростартер Электрооборудование и приборы Свеча подогрева Указатель. Счетчик моточасов Привод гидронасоса Гидросистема Силовой цилиндр Следозаделывающее устройство Скоба следозаделывающего устройства Инструмент шоферский Самоходное шасси Т-16М Подшипники качения

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
Т16.52.022-1	Т16.52.022-1		Вал карданный шкива приводного в сборе
Т16.52.001-А	Т16.52.001-А		Установка шкива приводного
ШПИ-12	ШПИ-12		Шарнир кардана
Ш-4х32	Ш-4х32		Шплинт
40	ША-601		Вилка шлицевого вала
41	МIII-А1-45		Масленка
42	704902К4		Подшипник игольчатый
43	БНП-М6х16		Болт
44	ДСШ14.52.123		Щиток
45	ДСШ14.52.027		Планка предохранительная в сборе
46	Т16.52.025-1		Труба карданного вала в сборе
47	ШПИ-12-БА		Шарнир кардана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
