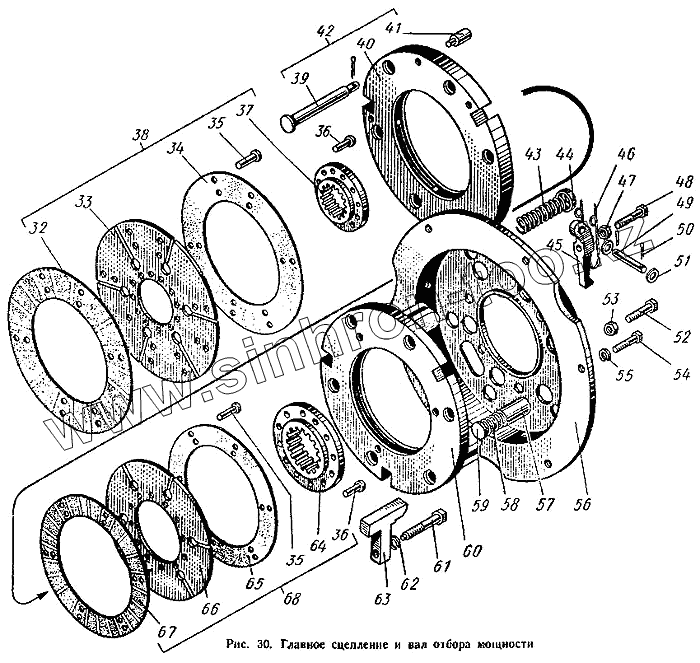

Каталог запасных частей к технике: ХЗТСШ Т-16М. Главное сцепление и вал отбора мощности
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32 | Т25-16011386 | Накладка ведомого диска сцепления | |
| 33 | 25.21.124 | Ведомый диск главной муфты | |
| 34 | Т25-16011386 | Накладка ведомого диска сцепления | |
| 35 | ЗТ2-4х8 | Заклепка трубчатая с плоской головкой | |
| 36 | ЗП-6х16 | Заклепка с полукруглой головкой | |
| 37 | ДСШ14.21.103 | Ступица шлицевая ведомого диска главной муфты | |
| 38 | ДСШ14.21.021-2А | Диск ведомый главной муфты в сборе | |
| 39 | ДСШ14.21.108-А | Палец пружины3 | |
| 40 | ДСШ14.21.106-А | Диск нажимной главной муфты | |
| 41 | ДСШ14.21.107 | Палец регулировочный | |
| 42 | ДСШ14.21.022-А | Диск нажимной главной муфты в сборе | |
| 43 | ДСШ14.21.141 | Нажимная пружина муфты вала отбора мощности | |
| 44 | ДСШ14.21.142 | Шайба | |
| 45 | ДСШ14.21.116-1 | Рычаг отжимной | |
| 46 | ДСШ14.21.120 | Пружина отжимного рычага | |
| 47 | СШ20.21.133 | Гайка | |
| 48 | ДСШ14.21.122-1 | Болт нажимной | |
| 49 | ДСШ14.21.121 | Ось отжимного рычага | |
| 50 | Ш-2х16 | Шплинт | |
| 51 | ШШ-9 | Шайба штампованная | |
| 52 | ДСШ14.21.144 | Болт регулировочный | |
| 53 | ГПШ-М10х1 | Гайка | |
| 54 | БНП-М10х25 | Болт | |
| 55 | ШП-10Н | Шайба пружинная | |
| 56 | ДСШ14.21.024-А | Кожух муфты в сборе | |
| 57 | ДСШ14.21.115-А | Стакан пружины | |
| 58 | ДСШ14.21.138 | Нажимная пружина главной муфты | |
| 59 | ДСШ14.21.137 | Прокладка пружины глазной муфты | |
| 60 | ДСШ14.21.119-А | Диск нажимной муфты вала отбора мощности | |
| 61 | БНП-М10х30 | Болт | |
| 62 | ШП-10Н | Шайба пружинная | |
| 63 | ДСШ14.21.145-1 | Шпонка направляющая | |
| 64 | ДСШ14.21.101-Б | Ступица шлицевая ведомого диска муфты вала отбора мощности | |
| 65 | ДСШ14.21.110-А | Накладка ведомого диска муфты вала отбора мощности | |
| 66 | ДСШ14.21.109-А | Ведомый диск муфты вала отбора мощности | |
| 67 | ДСШ14.21.110-А | Накладка ведомого диска муфты вала отбора мощности | |
| 68 | ДСШ14.21.023-Б | Диск ведомый вала отбора мощности в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
